Na co należy zwrócić uwagę podczas lutowania pinów pogo?
Podobnie jak większość złączy, piny pogo mają pewien stopień odporności na ciepło. Standardowe materiały rdzenia i sprężyny nie wytrzymują ciepła ani jednorazowego procesu rozpływu cyny. Jeśli planujesz powtórzyć operację, skontaktuj się z nami, a pomożemy Ci wybrać sondę i materiał najlepiej spełniający Twoje potrzeby, aby uniknąć późniejszych problemów.

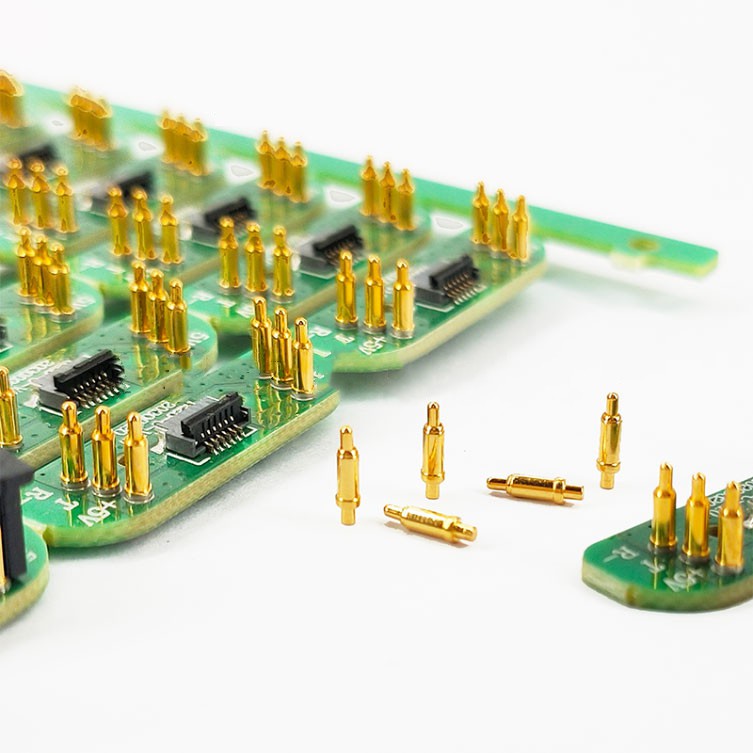

Jak zaprojektować rozmiar płytki drukowanej (PCB) dla złącza pogo pin?
Ogólnie rzecz biorąc, odległość promienia płytki drukowanej powinna być zarezerwowana na więcej niż {0}},3 mm na końcu kołka pogo, promień powierzchni pasty lutowniczej powinien być zarezerwowany na więcej niż {{4} } 0,4 mm dla pierścienia wypukłego, a długość końcówki powinna być co najmniej o 0,4 mm większa niż grubość płytki drukowanej. Ale oczywiście powyższe dane powinny opierać się na rozsądnej tolerancji wewnętrznej i minimalnym odstępie między pojedynczymi igłami.
Jak zaprojektować wymiary elastycznej płytki drukowanej (FPC) dla złączy pogo-pinowych?
Niewiele różni się od ogólnej płytki drukowanej. Największa różnica polega na tym, że po odjęciu elastycznej płytki drukowanej należy zarezerwować dodatkowe 0,1 mm na końcu pojedynczej igły.
Jak dobrać rozmiar płytki drukowanej (PBC) do lutowania złączy typu pogo?
Dla części stykającej się z pastą lutowniczą należy zarezerwować dodatkowy promień styku pogo wynoszący 0,5 mm.
