Podstawowa koncepcja projektu,Konstrukcja tłoka iWysokość robocza z Pogo Pin
Podstawowa koncepcja projektowa Pogo Pin (złącze sprężynowe):
Charakterystyka elektryczna będzie aktywnie znajdować ścieżkę o najmniejszym oporze do przewodzenia prądu, w najlepszym stanie
Prąd będzie prowadzony od trzonu igły do ścianki rurki zewnętrznej, a następnie do płytki drukowanej. W tym czasie wartość rezystancji jest najmniejsza.
Podstawowa konstrukcja tłoka Pogo Pin (złącze sprężynowe):
Ukośny ogon
Konstrukcja Bias Tail jest najpowszechniejsza i najtańsza w produkcji z dobrą równowagą między wydajnością, ceną i rozmiarem. Ta konstrukcja może zagwarantować stabilną impedancję dolną.
Zaleta: Niski i stabilny opór
Wiertło do pleców
Wiertło tylne jest zwykle używane w środowisku z małymi złączami, takimi jak bezprzewodowe słuchawki douszne, smartfony lub małe urządzenia IoT. mały rozmiar może spełnić wymagania klientów dotyczące elastyczności, ponieważ długość sprężyny tego projektu może przekraczać długość rurki igły. W niektórych przypadkach, gdy przestrzeń jest ograniczona.
Projekt stożka
Ten rodzaj konstrukcji jest najlepszym wyborem dla złącza o wysokich wymaganiach dotyczących koncentryczności, ponieważ sprężynę można najlepiej ustawić bezpośrednio na stożkowym sworzniu osi sworznia. zwężający się ogon na spodzie osi sworznia jest umieszczony po wewnętrznej stronie sprężyny, aby zmniejszyć drgania osi sworznia. Zaleta: łatwe obracanie, mała skośność, niski koszt.
Projekt piłki
Konstrukcja kuli jest najlepszą opcją dla wymagających środowisk, takich jak ciężkie maszyny, ładowanie i zastosowania medyczne, kontakt jest bardziej stabilny, a wysoki prąd jest ważny.
Zaleta: stabilny opór, może przejść przez wysoki prąd

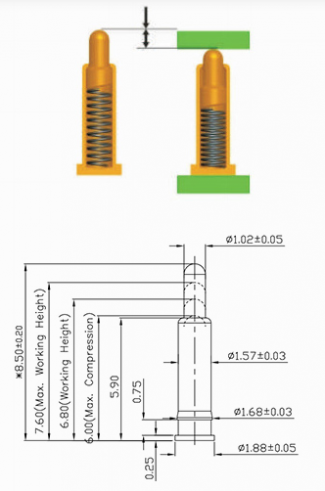

Podstawowa wysokość robocza Pogo Pin (złącze sprężynowe):
Ogólnie, wielkość kompresji podczas pracy wynosi 2/3 całkowitego skoku, jeśli wielkość kompresji jest wystarczająca, siła dodatnia jest zbyt niska, więc impedancja nie jest stabilna.
Użycie bolca pogo na wysokości roboczej znacznie zwiększy trwałość i wydajność złącza.
Płytka kontaktowa akumulatora lub złoty palec, który łączy pin pogo, nie może być zabrudzony, utleniony itp.
Proszę ograniczyć użytkowanie w zakresie specyfikacji podanych na rysunku.
