Złącza Pogo Pin: sprężyste rozwiązanie do połączeń elektrycznych
Złącza typu Pogo, znane również jako złącza sprężynowe, to rodzaj złącza elektrycznego, które wykorzystuje kołki sprężynowe do nawiązywania kontaktu i zamykania obwodu. Są powszechnie stosowane w elektronice użytkowej i sprzęcie testującym, gdzie potrzebne jest niezawodne połączenie, które można łatwo łączyć i rozłączać.
Jak działają szpilki Pogo

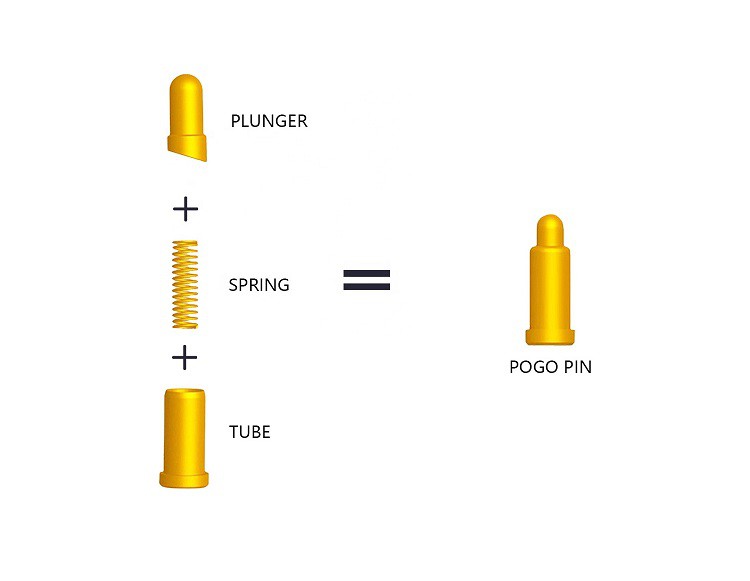

Pin pogo składa się z przewodzącego wałka ze sprężyną w środku. Końcówka jest pokryta materiałem przewodzącym, takim jak złoto na niklu, aby zapobiec korozji i poprawić przewodność. Sprężyna zapewnia „odbicie”, które nadaje pinom pogo swoją nazwę, wywodzącą się od Pogo, postaci z kreskówek, która skacze na drążku pogo.
Kiedy pin pogo jest dociskany do podkładki lub pinu na płytce drukowanej, sprężyna ściska się, a przewodząca końcówka styka się. Sprężyna wywiera stałą siłę, aby utrzymać niezawodne połączenie, jednocześnie pozwalając na pewne zmiany wysokości łączenia lub płaskości. Po rozłączeniu sprężyna cofa się i bezpiecznie wciąga końcówkę z powrotem do obudowy sworznia.
Korzyści ze szpilek Pogo
Piny Pogo mają kilka zalet w porównaniu z innymi typami złączy:
- Niska rezystancja styku dzięki złoceniu i naciskowi sprężyny
- Nie ma potrzeby ręcznego wiązania/rozłączania połączeń
- Odporny na brud, olej i inne zanieczyszczenia
- Może zrekompensować niewielką niewspółosiowość między współpracującymi powierzchniami
- Długa żywotność przy minimalnym zużyciu po wielokrotnych cyklach łączenia
- Prosta konstrukcja bez oddzielnych obudów i mechanizmów blokujących
Aplikacje
Niektóre typowe aplikacje wykorzystujące złącza pogo pin obejmują:
- Przetestuj urządzenia, które muszą wykonać tymczasowe połączenia z płytkami drukowanymi
- Programiści do prototypowania i produkcji niskoseryjnej
- Styki baterii w urządzeniach konsumenckich
- Sondy używane do testowania i debugowania w obwodzie

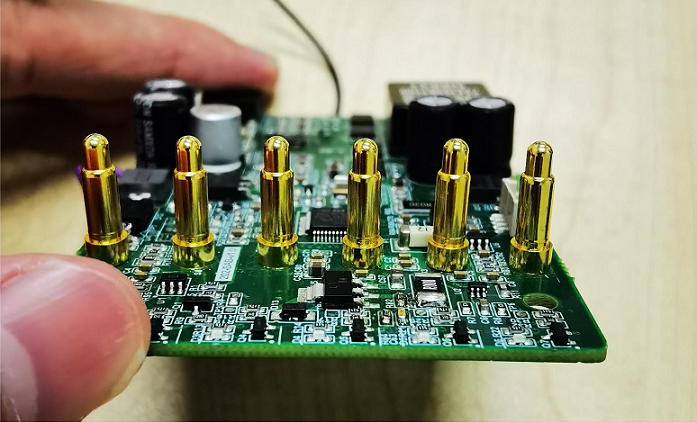

- Połączenia między płytkami drukowanymi w urządzeniach elektronicznych, w przypadku których może być konieczna wymiana płytek w celu aktualizacji lub naprawy
Piny Pogo zapewniają wszechstronne i niezawodne rozwiązanie zarówno dla tymczasowych, jak i półstałych połączeń elektrycznych w różnych zastosowaniach. Ich sprężynowa konstrukcja pochłania zmiany i wytrzymuje powtarzające się cykle łączenia, dzięki czemu doskonale nadają się do prototypowania, testowania i zastosowań serwisowych.
