7 funkcji korzystania z Pogo Pin
Złącza wyposażone w piny pogo (znane również jako złącza Pogo Pin) stopniowo stają się popularne i stosowane w produktach wiodących znanych producentów. Na przykład Apple i Microsoft.
O pochodzeniu Pogo Pin
Jako 7 powodów wymienionych w tytule, poniżej pokrótce wyjaśniono pochodzenie pinezki pogo. Złącza są powszechnie stosowane od ponad 50 lat. Inżynierowie z wyższym stażem pracy początkowo nie polecali pinów pogo. Uważali, że użycie pinów pogo jest niestabilne, niskoprądowe, wrażliwe na wszelkie wibracje i nie nadaje się do innych urządzeń do transmisji danych.
Ponieważ branża testowania półprzewodników rozwijała się w ostatnich latach, wydajność sprężynowych pinów testowych znacznie się poprawiła. W odpowiedzi na rozwój technologiczny wymagana jest minimalizacja rozmiarów produktów. Aby spełnić specyfikacje złączy, do złączy typu pogo stosowane są kołki testowe procesu półprzewodnikowego. Sworzeń pogo wykonany przez środkową sondę ma prawie mniej niż 2 mm, a mniej niż 0,1 mm to rzadkość.
Zastanawiasz się, dlaczego złącza pogo pin są obecnie tak popularne?
Dlaczego ma zastosowanie w wielu zastosowaniach? pozwol sobie powiedziec!
1. Stosunkowo niższy koszt
Większość złączy wykorzystuje proces tłoczenia, w którym blacha nadaje odpowiedni kształt za pomocą modułów. Kliknij ten film, aby dowiedzieć się więcej o tym procesie!
Natomiast kołki pogo wykorzystują proces obracania, aby szybko obrócić metalową kolbę bez dodatkowego drapania końcówek. Różnica między tymi dwoma procesami polega na koszcie wytworzenia modułów. Moduły mogą kosztować do 5 USD,000 i są one oczywiście wliczone w koszt i są jednym z czynników wpływających na cenę produktu. Koszt oblicza się w następujący sposób:
Cena złącza plus koszt modułu/ilość=końcowa cena za jednostkę złącza
0,4 USD plus 3500 USD/10.000=0,75 USD
Zwłaszcza w przypadku niewielkiej liczby złączy, które wymagają dostosowania, najbardziej wydajną alternatywą są złącza sprężynowe. W przedstawionym przykładzie spread może wzrosnąć nawet o 80 procent.
2. Popraw komfort użytkowania
Złącza sprężynowe są bardzo wygodne, aw produktach Apple jesteśmy prawie pewni, że tak jest. Kiedy po raz pierwszy użyłem magnetycznej ładowarki tabletu Apple, byłem dość zdezorientowany. Dopóki będzie blisko notebooka, ładowarka będzie podłączona bezpośrednio do komputera, co jest bardzo wygodne w użyciu i stanowi sprytną konstrukcję.
Gdy produkty te zostaną nieco ulepszone, mogą zapewnić konsumentom imponujące wyniki i przyciągnąć więcej klientów lojalnych wobec marki. Kołki Pogo poprawiają wrażenia klientów, w szczególności dzięki zautomatyzowanemu i spójnemu użyciu.
3. Bardziej odpowiedni do użytku w małych rozmiarach

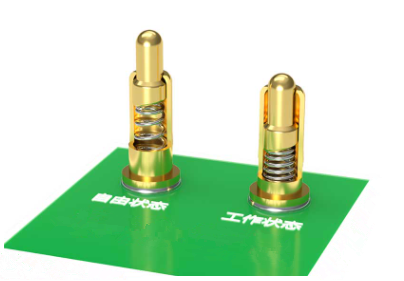

Większość złączy jest stabilna, ale stosunkowo nieporęczna, w przeciwnym razie są małe, ale łatwo ulegają uszkodzeniu. Jednak złącze sprężynowe łączy w sobie obie powyższe zalety, a jego rozmiar jest wyjątkowo mały, ale może wytrzymać 1,000,{3}} razy użycia. Gdy sprężyna śrubowa jest równomiernie ściśnięta, sprężyna zwiększa nacisk na zakręcie. Dzięki specjalnej konstrukcji sprężyny wewnętrznej może utrzymać niewielkie zalety rozmiaru i stabilności.
4. Opcja o najdłuższej żywotności
Złącza wyposażone w piny pogo są niezwykle trwałe. W przeciwieństwie do innych złączy, gdy piny pogo są wciskane pionowo, wszystkie elementy mogą zmniejszyć zużycie każdego elementu podczas procesu zaciskania. Problem polega na tym, że po włożeniu złącza pojawią się zadrapania po obu stronach, które zniszczą powłokę powierzchniową, zmniejszą obciążalność prądową i poważnie wpłyną na większą siłę wymaganą do użycia złącza wtykowego. Jednak, gdy elementy pogo pin ocierają się, bez krzyżowego wpływu na trzon igły i rurkę igły, inżynier ograniczy i określi siłę tarcia generowaną wewnętrznie.
5. Wysoka tolerancja tolerancji
Złącze pogo pin zapewnia większą przestrzeń ruchu niż wewnętrzna konstrukcja złącza ogólnego i daje inżynierom i użytkownikom dużą swobodę podczas korzystania ze złącza, a błąd produkcyjny nie spowoduje zbyt wielu problemów. Na przykład w przypadku partnerstwa smartfonów LG G6 pojawił się problem z nieprawidłowo działającym czujnikiem linii papilarnych z tyłu telefonu. Gdy użytkownik dotknie czytnika linii papilarnych, małe płaskie złącze sprężynowe wewnątrz telefonu komórkowego przekaże sygnał zwrotny do systemu telefonu komórkowego. W ciepłych obszarach plastikowa tylna obudowa rozszerzy się, oddzielając złącze od złącza. Użyj kołków pogo, aby uniknąć połączenia. Nadmierny skok wytwarzany przez urządzenie podczas użytkowania, powodujący uszkodzenie.

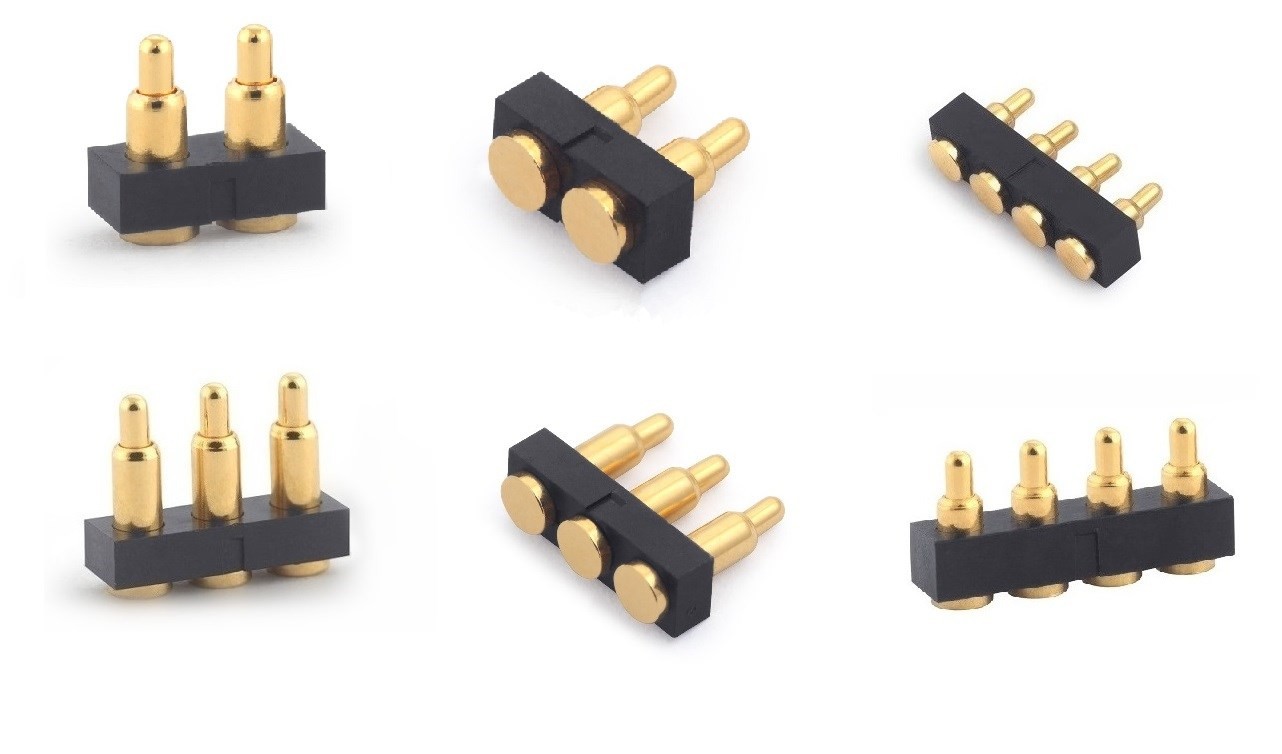

6. Łatwy w montażu
Sposób montażu inżynierów jest głównym czynnikiem branym pod uwagę przy projektowaniu. Wytwarzanie ogólnych złączy wymaga dodatkowych procesów i wysokich kosztów, podczas gdy używanie pinów pogo do połączeń typu płytka-płytka nie wymaga specjalnego wykończenia.
W procesie montażu o dużej elastyczności elementy można szybko złożyć, dlatego najlepszym wyborem są pogo piny. Dostarczamy również piny pogo z funkcją śrubową, co umożliwia inżynierom łączenie funkcji instalacji i połączenia.
7. Zapewnij stały prąd
Wreszcie pin pogo zapewnia niewyobrażalnie stabilny prąd i może być niezależnie montowany ze specjalną siłą sprężyny i konstrukcją. Gdy siła sprężystości zostanie zwiększona, wytłaczanie trzonu igły wewnątrz rurki igły będzie bardziej stabilne i będzie miało lepszą przewodność elektryczną.
Konstrukcja wysokoprądowego pinu pogo może sprawić, że prąd będzie bardziej stabilny. Jeśli wystąpi chwilowa przerwa, przepływ prądu przez sprężynę spowoduje spalenie sprężyny i ostatecznie uszkodzenie igły. Dlatego poprzez zwiększenie liczby punktów styku między trzonem igły a rurką igły zmniejsza się prawdopodobieństwo natychmiastowego przerwania pracy.
