Jak prawidłowo wybrać testową szpilkę pogo?
Każdy, kto kiedykolwiek wykonywał pomiary i testy, wie, że dokładne dane zależą od konstrukcji i możliwości pomiarowych przyrządu testowego. Ale niewiele osób wie, że jakość projektu, proces produkcyjny, kompatybilność i specyfikacje wydajności linii testowych i złączy są równie ważne jak instrumenty testowe. Następnie skupimy się na pięciu konkretnych kryteriach prawidłowego doboru przewodów testowych i sprężynowych kołków pogo.
Po pierwsze bezpieczeństwo:
Podobnie jak wymagania dotyczące zasilania, przewody testowe przyrządu i styki pogo muszą spełniać surowe wymagania bezpieczeństwa ze względu na bezpośredni kontakt z dużymi napięciami, zwłaszcza zgodnie z międzynarodowymi wymaganiami dotyczącymi napięcia i kategorii IEC1010, a mianowicie CATI, CAT II, CAT III lub CATIV . Inne wymagania normy IEC1010 obejmują również testowanie stanów nieustalonych, wytrzymałość dielektryczną napięcia lub testowanie w celu sprawdzenia, czy produkt ma wystarczającą izolację i spełnia wymagania dotyczące prądu, odstępu elektrycznego, odsłoniętej metalowej gilzy sprężynowej i odporności na uderzenia. Dobrej jakości igły testowe, wraz z ważnym sprzętem ochrony osobistej, takim jak rękawice i ochrona oczu, stanowią część środków ochrony osobistej określonych w normie NFPA70E.
Po drugie, solidność i trwałość:
Wysokiej jakości przewody pomiarowe i złącza nie ulegną pogorszeniu w wyniku codziennego tarcia, takiego jak ciągnięcie, wciskanie i przebijanie. Oba końce linii testowej powinny mieć dobrze zaprojektowane osłony antystresowe. Sprężyna testowa powinna być wykonana z utwardzonego metalu, który może wytrzymać wielokrotne połączenia i za każdym razem przekazywać dokładne dane.
W porównaniu z tanimi materiałami, specjalnie wyprodukowany wielożyłowy drut z miedzi berylowej ocynowanej może zapewnić elastyczność, długotrwałą trwałość, doskonałą przewodność i precyzję. Inne czynniki obejmują wewnętrzną jakość spawania kołka pogo i złącza oraz zakres temperatur materiału.
Po trzecie, wydajność projektu i wskaźniki:
Bardzo ważne jest, aby konstrukcja gilzy testowej i zacisku testowego była wygodna lub nie. Wygodna, łatwa do uchwycenia powierzchnia chwytu pomaga pewnie trzymać igłę w dłoni, a mocny zacisk sprężynowy zapewnia mocne połączenie. Połączenie powinno być proste, a pasujące do siebie części powinny bez wysiłku ślizgać się razem. Styki na złączach wysokiej jakości powinny być niklowanymi lub pozłacanymi mosiężnymi złączami, a nie tylko odlewanym mosiądzem. Zastosowanie pozłacanych styków zapewnia dokładność i odporność na utlenianie, zapewniając w ten sposób trwałe, bezpieczne i niezawodne połączenie.
Wskaźnik projektowy linii testowej i kauszy sprężynowej powinien być zgodny z dopasowanym instrumentem testowym. Jeśli wskaźnik jest mniejszy niż przyrząd testowy, rzeczywista wartość przyrządu zostanie znacznie zmniejszona. Na przykład przepustowość oscyloskopu wynosi 100M, a pasmo pasującej igły oscyloskopu to tylko 50M, wtedy oscyloskop staje się 50M.
Po czwarte, aplikacje o wysokiej wydajności:

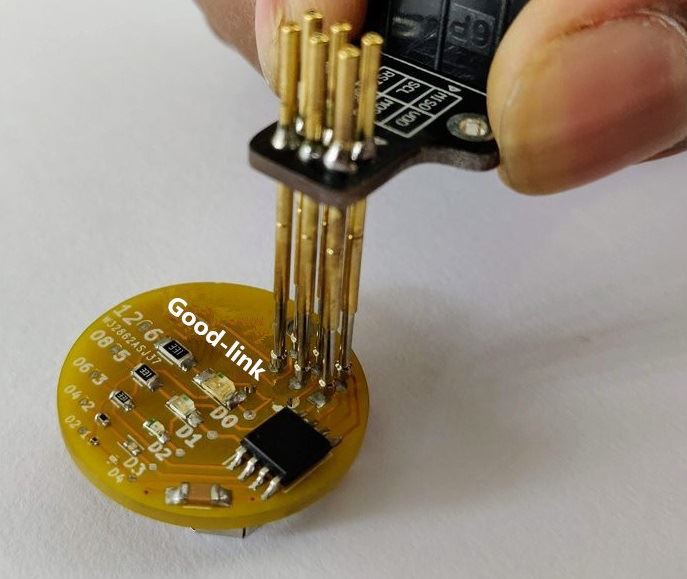

Od sprężynowego kołka pogo i cienkiej i lekkiej igły do testowania obwodów elektronicznych po ostry kołek pogo ze stali nierdzewnej i mocną igłę odpowiednią do użytku przemysłowego, konstrukcja igły uwzględnia teraz potrzeby różnych zastosowań. Na przykład, igły jednopunktowe są najczęstszą formą igieł. Większość mierników zapewnia jednopunktową linię testową, co jest całkiem przydatne w szerokim zakresie zastosowań testowych. Ostry naparstek sprężynowy jest lepszym narzędziem do pomiaru bardzo małych punktów styku na płytkach drukowanych o dużej gęstości. Chociaż łatwo je uszkodzić, zwykle można je ponownie naostrzyć, ponieważ nie ma na nich poszycia.
Igła z wysuwaną gilzą sprężynową jest połączona z drutem ze stali nierdzewnej o bardzo cienkiej średnicy. Z wyjątkiem końcówki igły, cały drut jest pokryty warstwą izolacyjną, aby zapobiec przypadkowemu zetknięciu, które mogłoby spowodować zwarcie i uszkodzenie chipa. Nasadka sprężynowa szczypiec hakowych jest odpowiednia do utrzymywania połączenia na miejscu, co jest wygodne przy obsłudze bez użycia rąk. Użyj klipsów testowych o różnych rozmiarach, aby łatwo przetestować chipy IC. Zaciski testowe IC są idealnymi narzędziami do sprawdzania wielu pinów na chipie IC. Są bardzo odpowiednie do znalezienia jednego z wielu przewodów chipowych. Igły SMD mogą być używane do testowania punktów stałych na płytach do montażu powierzchniowego (SMD). Ten rodzaj testowania wymaga użycia bardzo cienkiej i ostrej gilzy sprężynowej do punktów styku na bardzo małych płytkach drukowanych, takich jak mini zaciski testowe MINI GRIP-XB/100. Zacisk micro SMD jest przeznaczony do zaciskania pinów o drobnym skoku na chipie SMD. Kabel adaptera BNC (krótki patchcord z małymi przewodami) ułatwia instalację złącza RF z płytki drukowanej do testowania sygnału...
Po piąte, złącze podłączenia przewodu testowego:
Zgodnie z normami, bezpieczeństwem i rzeczywistymi potrzebami, złącze linii testowej ma różne zastosowania oraz standardowe wtyczki i gniazda. Na przykład oscyloskop ma złącze BNC, multimetr ma złącze bananowe 4 mm, a analizator widma ma złącze typu N itp. Różne aplikacje mają różne złącza. Aby dopasować się do siebie, na rynku pojawiły się różne adaptery (złączki). Adapter), adaptery (adaptery), kable adapterowe, kable połączeniowe, kable rozgałęzione itp.
Podsumowując, jest to pięć konkretnych kryteriów prawidłowego doboru linek testowych i pinów pogo, które opisaliśmy dzisiaj. Zgodnie z tymi pięcioma punktami, każdy ma również głębsze zrozumienie szpilek pogo.
