Jak zaprojektować antenę do słuchawek TWS?
Jako ważna część modułu Bluetooth, antena Bluetooth zestawu słuchawkowego TWS odgrywa również ważną rolę w zestawie słuchawkowym TWS. Konstrukcja anteny Bluetooth i jej dopasowanie do zestawu słuchawkowego pomagają poprawić jakość transmisji komunikacji Bluetooth, poprawiając w ten sposób rzeczywiste wrażenia użytkownika.
Wśród obecnych zestawów słuchawkowych TWS szeroko stosowane anteny Bluetooth dzielą się głównie na cztery typy, a mianowicie anteny pokładowe PCB, anteny FPC, anteny ceramiczne i anteny LDS. Tym razem I Love Audio Network podzieli się rolą, typami i wyborami projektowymi anteny Bluetooth zestawu słuchawkowego TWS z trzech aspektów: znaczenie anteny w zestawie słuchawkowym TWS, wprowadzenie anteny Bluetooth zestawu słuchawkowego TWS i sposób wyboru konstrukcja zestawu słuchawkowego TWS.
1. Znaczenie anteny słuchawkowej TWS
Od staromodnych radioodbiorników po obecne inteligentne głośniki, od „wielkich braci” po smartfony, od tradycyjnych zestawów słuchawkowych Bluetooth po prawdziwe bezprzewodowe zestawy słuchawkowe TWS. W rozwoju technologii elektroniki użytkowej antena jest ważnym oprogramowaniem. Wraz z narodzinami koncepcji Internetu wszystkiego, rola anteny jest jeszcze ważniejsza dla inteligentnych domów, inteligentnych pojazdów i inteligentnych urządzeń ubieralnych, które mają być ze sobą połączone i sterowane przez jedną maszynę.
Słuchawki TWS to prawdziwie bezprzewodowe słuchawki stereo. Główną metodą użycia jest łączenie się z urządzeniami mobilnymi, takimi jak telefony komórkowe i komputery, za pośrednictwem częstotliwości radiowej Bluetooth, a następnie przesyłanie informacji audio do słuchawek, a następnie dekodowanie i wysyłanie ich na końcu słuchawek.
W tym procesie antena Bluetooth musi działać jako „wieża” do komunikacji między dwiema stronami i wykonywania zadań wysyłania i odbierania. Dlatego w zestawie słuchawkowym TWS układ Bluetooth i antena Bluetooth uzupełniają się, aby realizować bezprzewodowo przesyłane odtwarzanie muzyki i uniknąć kajdan przewodów.
2. Wprowadzenie anteny Bluetooth zestawu słuchawkowego TWS
Jako ważne oprogramowanie sprzętowe zestawu słuchawkowego TWS, obecny rozwój anteny Bluetooth jest stosunkowo dojrzały. Istnieją głównie cztery typy anten pokładowych PCB, FPC, ceramiczne i LDS. Weź pod uwagę wygląd produktu dousznego TWS, wymagania dotyczące pasma częstotliwości i koszt, aby wybrać najbardziej odpowiedni typ anteny.

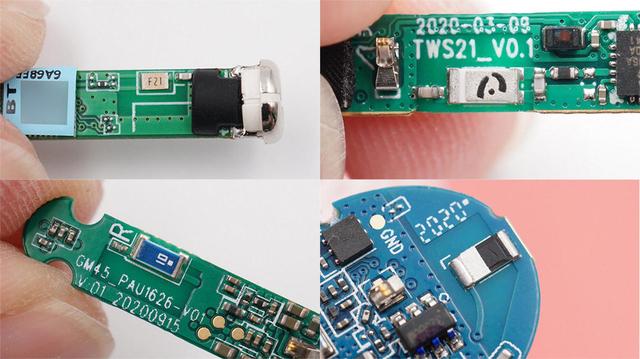

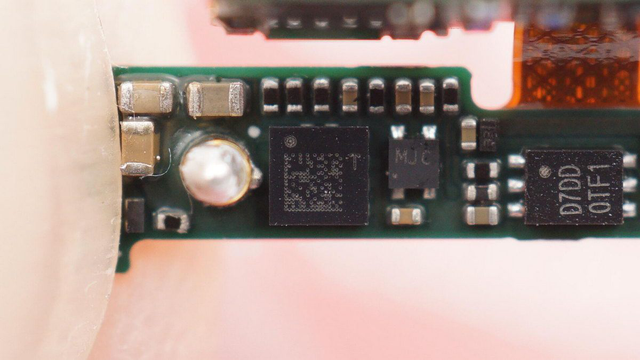

Antena na płytce drukowanej
Jak sama nazwa wskazuje, antena na płytce drukowanej jest typem anteny, która jest bezpośrednio rysowana na płytce drukowanej. Jest szeroko stosowany w obwodach drukowanych modułów jednoczęstotliwościowych, takich jak moduły Bluetooth, moduły WIFI i moduły ZIGBEE. W słuchawkach TWS, ze względu na ograniczenie głośności, zastosowanie wbudowanej anteny Bluetooth jest stosunkowo rzadkie.
Anteny pokładowe PCB mogą być projektowane i wdrażane przez dostawców płytek PCB, które są równoważne z częścią obwodu płytki.
Zalety: Wbudowana antena PCB nie wymaga wielokrotnego debugowania i może być bezpośrednio narysowana na płytce drukowanej bez żadnych kosztów.
Wady: Wymagany obszar jest duży, kierunkowość jest stosunkowo pojedyncza, odpowiednia tylko dla jednego pasma częstotliwości, konsystencja różnych partii anten jest stosunkowo słaba, a zdolność przeciwzakłóceniowa jest słaba.

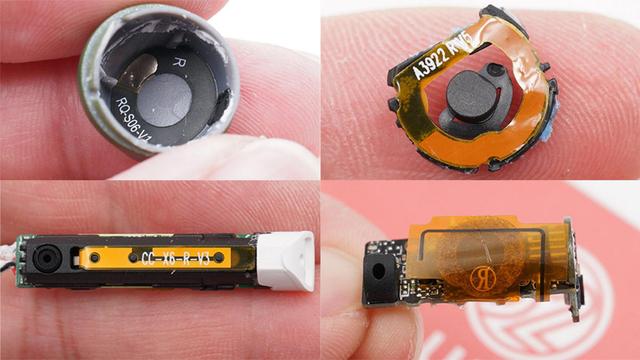

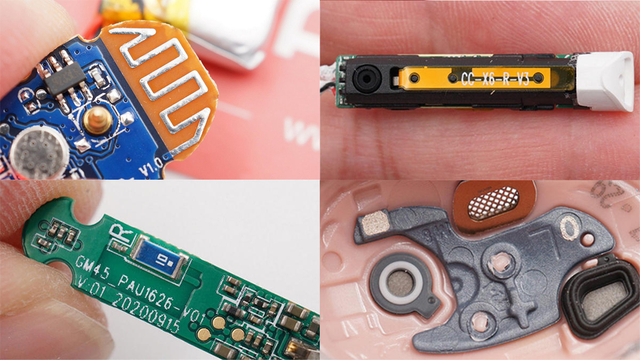

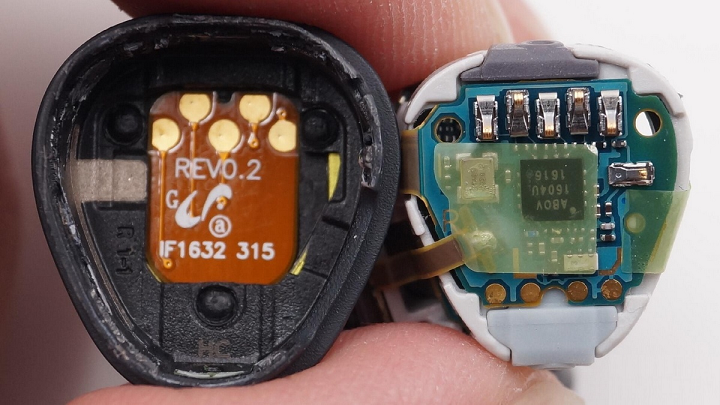

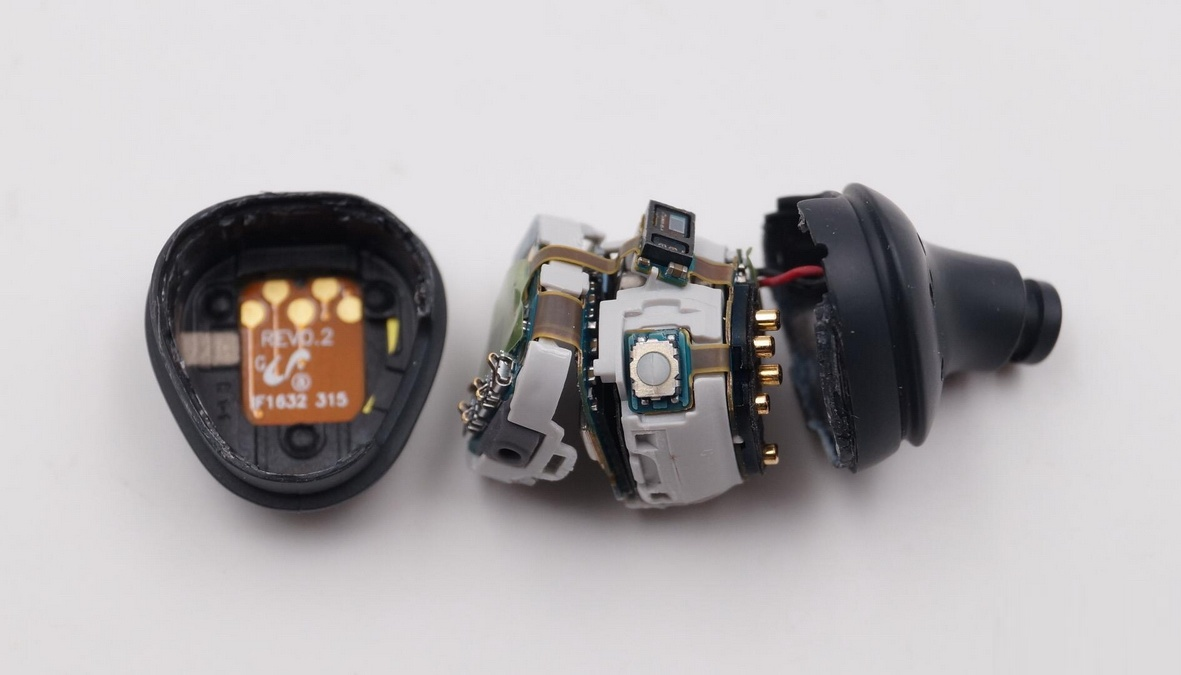

Antena FPC
Antena FPC wyewoluowała z anteny pokładowej PCB. Ze względu na ograniczenie głośności zestawu słuchawkowego TWS, przestrzeń na wewnętrznej płycie głównej nie może pomieścić anteny. Antena FPC jest równoważna wyjęciu obwodu anteny z płytki drukowanej i użyciu innych zewnętrznych metali, aby antena była osobnym komponentem. Aby można było go lepiej umieścić w wewnętrznej przestrzeni zestawu słuchawkowego TWS.
Antena FPC może być realizowana przez fabrykę płytek drukowanych z miękkiej płyty i elastycznego materiału.
Zalety: zastosowanie do większości małych produktów elektronicznych, pasma częstotliwości, które można wykonać, są również bogate, wydajność jest lepsza, a koszt niższy.
Wady: Każdy produkt musi być indywidualnie debugowany i ręcznie poprawiany.

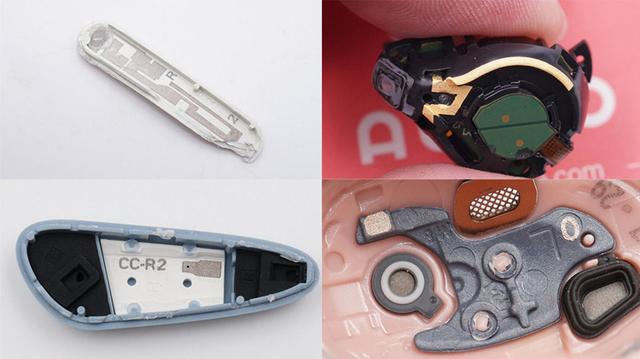

Antena LDS
Antena LDS jest kolejnym ulepszeniem anteny FPC. Chociaż antena FPC była w stanie w dużym stopniu wykorzystać wewnętrzną przestrzeń zestawu słuchawkowego, nadal potrzebuje płaskiej płaszczyzny do jej zamocowania.
Antena LDS wykorzystuje technologię laserowego formowania bezpośredniego, która wykorzystuje technologię laserową do bezpośredniego formowania metalowych wzorów anten na wspornikach, nakładkach itp., które można laserowo nanosić na nieregularne powierzchnie wewnątrz słuchawek, dodatkowo wykorzystując wewnętrzną przestrzeń słuchawek.
Producenci anten LDS do obróbki laserowej, technologii laserowej i technologii galwanicznej mogą ją wspierać.
Zalety: Wszystkie kierunki mogą być obsługiwane i mają dużą akceptację.
Wady: Koszt jest droższy i istnieją specjalne wymagania dotyczące materiału zewnętrznej powierzchni produktu.
Antena ceramiczna
Antena ceramiczna to kolejny produkt antenowy, który jest szeroko stosowany w urządzeniach z modułem Bluetooth. Jego nazwa pochodzi od użycia muszli ceramicznych. Dzieli się go głównie na dwa typy: blokowa antena ceramiczna i wielowarstwowa antena ceramiczna.
Masowa antena ceramiczna służy do drukowania metalowej części anteny na ceramicznej szybkiej powierzchni, a wielowarstwowa antena ceramiczna może być drukowana na każdej ceramicznej warstwie dielektrycznej zgodnie z wymaganiami projektowymi, zmniejszając w ten sposób rozmiar anteny.
Zalety: Mały rozmiar, łatwa aplikacja, niski koszt, dobra wydajność i zajmują tylko niewielką przestrzeń.
Wady: Wymagania dotyczące obszaru prześwitu są stosunkowo wysokie, kierunkowość jest stosunkowo jednolita i istnieją wymagania dotyczące pozycji umieszczenia.

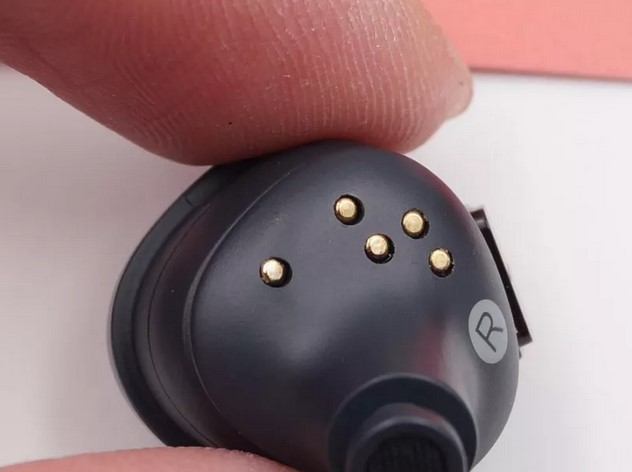

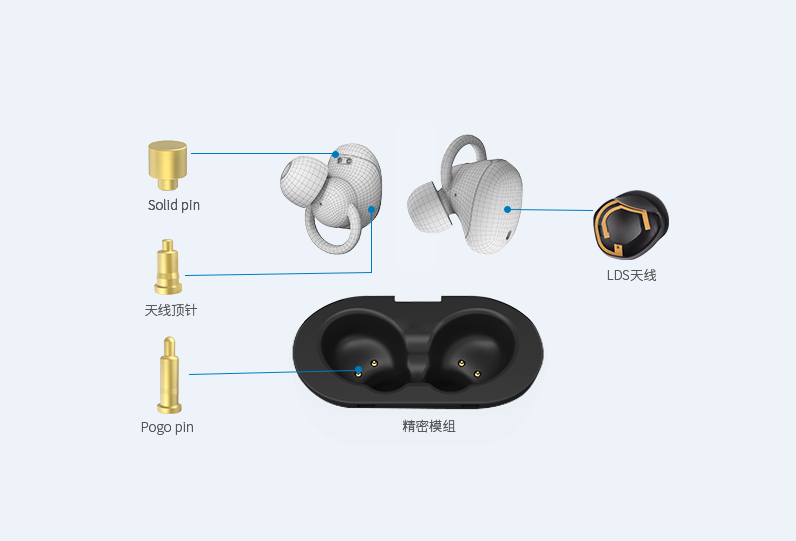

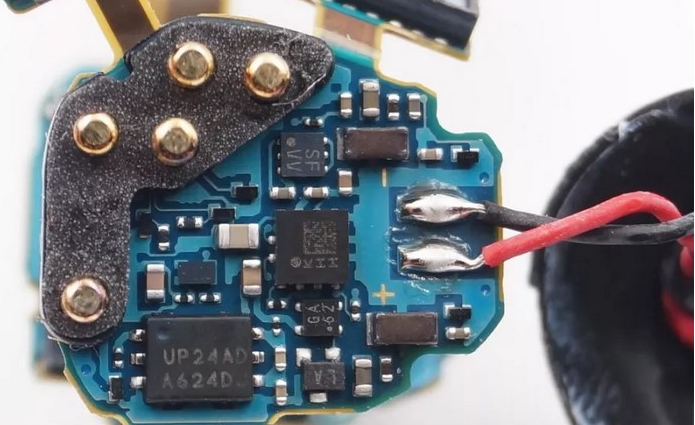

Antena z pinami Pogo
Jak wybrać odpowiednią antenę?
Teoretycznie, pod względem kosztów, anteny PCB i FPC kosztują mniej, anteny ceramiczne są umiarkowane, a anteny LDS są droższe; a pod względem wykorzystania przestrzeni anteny LDS są najbardziej elastyczne i mogą w pełni wykorzystać wewnętrzną przestrzeń zestawu słuchawkowego.
Pod względem wydajności możliwości wysyłania i odbierania anten zewnętrznych są ogólnie lepsze niż anten wbudowanych. Zestawy słuchawkowe TWS zostały zaprojektowane z wbudowanymi antenami ze względu na ograniczenia głośności i wymagania dotyczące przenoszenia. Wydajność jest stosunkowo zbliżona i konieczne jest kompleksowe rozważenie wielu czynników, aby wybrać odpowiednią antenę.
Konstrukcja anteny Bluetooth zestawu słuchawkowego TWS wpływa na jakość transmisji komunikacji Bluetooth, co z kolei wpływa na rzeczywiste wrażenia użytkownika. Wybór anteny Bluetooth zależy od wielu czynników, takich jak wydajność, pasmo częstotliwości, koszt i przestrzeń do użytkowania. Tylko biorąc pod uwagę specyficzne warunki produktu i scenariusze użytkowania oraz wybierając odpowiednią antenę, można uzyskać maksymalną wydajność produktu.
Podsumować
Rzeczywiste wrażenia użytkownika słuchawek TWS wymagają superpozycji wielu czynników, aby uzyskać doskonały efekt. Jako główny element anteny Bluetooth zestawu słuchawkowego TWS, działa jako pomost do komunikacji między zestawem słuchawkowym TWS a urządzeniami mobilnymi i zapewnia gwarancję stabilności połączenia Bluetooth zestawu słuchawkowego TWS i jakości transmisji dźwięku.
Obecnie główne produkty antenowe Bluetooth stosowane w zestawach słuchawkowych TWS na rynku obejmują głównie anteny pokładowe PCB, anteny FPC, anteny ceramiczne i anteny LDS. Każdy z czterech produktów ma zalety i wady i należy je rozważyć pod kątem wydajności, pasma częstotliwości, kosztów, przestrzeni użytkowej itp., aby wybrać najbardziej odpowiedni produkt antenowy oraz poprawić wydajność i konkurencyjność produktu.
Popularność słuchawek TWS szybko doprowadziła do modernizacji powiązanych sieci branżowych. Postępy w modułach Bluetooth, technologii Bluetooth, antenach i powiązanych technologiach zapewniają stabilność połączenia, jakość dźwięku i inne aspekty wydajności. Obecne słuchawki TWS rzadko doświadczały rozłączenia na wczesnym etapie rozwoju, a jakość dźwięku została uszkodzona, a problemy z przerywanym odtwarzaniem zaczęły pojawiać się w odległości trzech lub pięciu metrów, co skutecznie poprawiło rzeczywiste wrażenia użytkownika.
