Wymagania dotyczące projektu końcówki wtyku Pogo
Złącze Pogo Pin składa się głównie z 6 części, a mianowicie wałka igły, sprężyny, koralika ceramicznego, rurki igły, tworzywa sztucznego, nasadki (podstawowe wymagania instalacyjne klienta mogą być wyposażone w plastikową nasadkę chroniącą wałek igły).' przyjrzyjmy się wymaganiom dotyczącym kształtu zacisku stykowego złącza pogo pin.
1. Wymagania projektowe na zakończenie kontaktu:

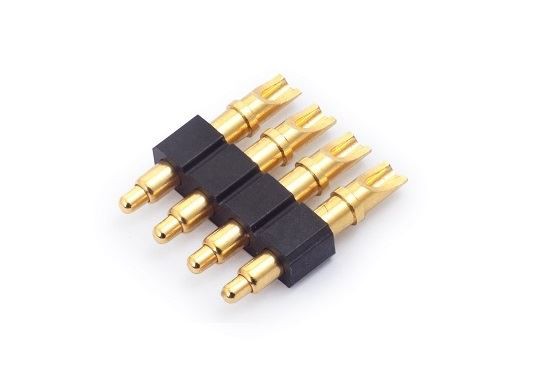

jest niestandardowym rodzajem styku, zaprojektowanym zgodnie z wymaganiami dotyczącymi kabla kompletnej maszyny, najpierw potwierdź rozmiar wtyczki, formularz instalacji produktu, tryb wyglądu i specyfikację kabla. Gdy nie można określić kabla, zasadą, którą należy przestrzegać, jest zaprojektowanie otworu na okablowanie zgodnie z numerem części styku. Otwór na okablowanie może spełniać wymagania przewodów o dużej średnicy. Stosunek średnicy drutu rdzeniowego drutu do wewnętrznej średnicy kubka spawalniczego wynosi zwykle 0,5-0,7; Podczas podłączania drutu zasada projektowa polega na tym, że średnica rdzenia kabla i otworu przyłączeniowego styku są odpowiednie, a stosunek średnicy rdzenia drutu do wewnętrznej średnicy otworu spawalniczego wynosi zwykle 0,6-0,8.
2. Wymagania dotyczące formy zakończenia kontaktu:
W złączu pogo pin, styk jest ważną częścią złącza, która przenosi głównie transmisję sygnału. W konstrukcji złącza styk składa się z końcówki współpracującej i końcówki końcowej. Dopasowany koniec składa się zwykle z elastycznych części i sztywnych części, aby zapewnić niezawodność kontaktu między wtyczką złącza a gniazdem; tylny koniec styku ma na celu wykonanie połączenia kablowego między urządzeniami, połączenia między płytami drukowanymi lub kabla i Połączenie między płytami służy do połączenia kablowego. Końcówka złącza ma typ drutu spawalniczego, typ drutu do zaciskania i typ przebijania izolacji (IDC, typ uzwojenia bez lutowania, używany do płytek drukowanych, styków Formy zakończeń obejmują spawanie proste, spawanie zginane, montaż powierzchniowy i spawanie- bezpłatny typ wtłaczania.
