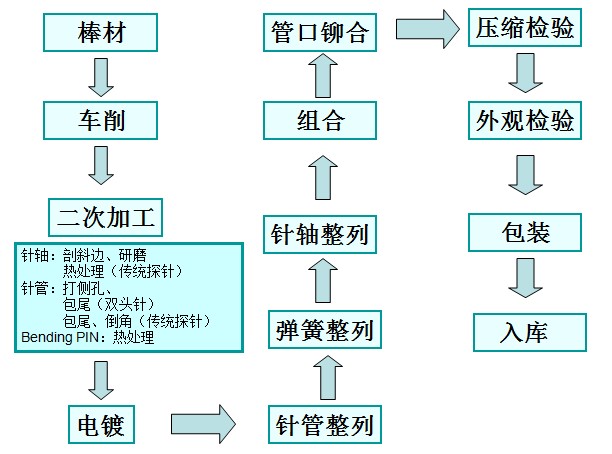

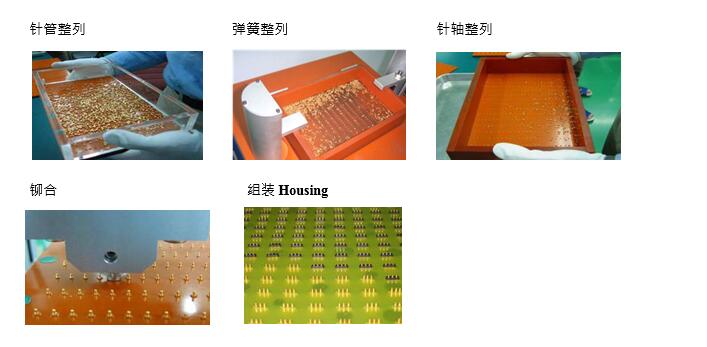

Proces produkcji złącza Pogo Pin
Materiał wałka/rurki igły:
Główną funkcją złącza jest to, że liczba przewodzenia sygnału oraz podłączania i odłączania jest wysoka, dlatego wymagana jest również przewodność i elastyczność (granica plastyczności) materiału.
1-1: Mosiądz (BRASS): stop miedzi i cynku, jego przewodność jest dobra, przewodność wynosi około 26% ~ 29% (IACS), w zależności od proporcji miedzi można podzielić na C2680 (JIS) i C3604 , C3601 (wymagana obróbka cieplna)
1-2: Brąz fosforowy (brąz fosforowy): stop miedzi z cyną, jego przewodność jest gorsza niż mosiądzu, przewodność wynosi około 13%. Ale jego elastyczność i elastyczność są dobre
Nadaje się do rur z procesem ciągnienia, a jego klasyfikację można podzielić na C5440, C5191 i C5210 w zależności od zawartości cyny. Im wyższa zawartość cyny, tym gorsza przewodność i lepsza elastyczność.
1-3: Stopy miedzi poddane obróbce cieplnej: na przykład miedź berylowa (STOP BERYLU) ma dobrą przewodność elektryczną i elastyczność, ale jej cena jest wysoka.
Materiały użyte do obudowy i czapki:

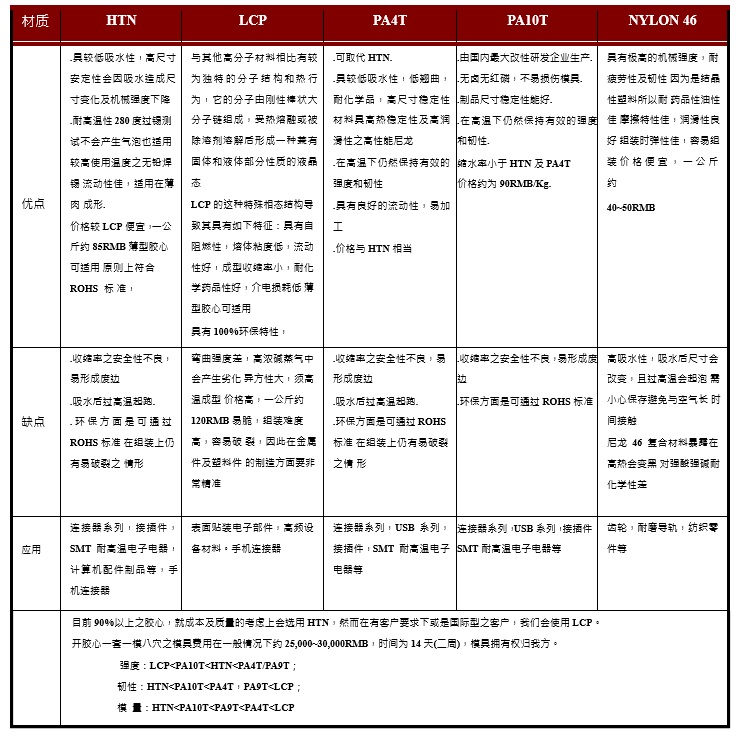

Zapewnij główną strukturę i izolację złącza oraz umieść w nim kod PIN Pogo. Zastosowane materiały: Rozmiar, kształt i zastosowanie złączy są bardzo różne, więc stosowane tworzywa konstrukcyjne są również różne. Podczas projektowania złączy należy wziąć pod uwagę odporność na temperaturę, płynność, wytrzymałość mechaniczną, parametry elektryczne, wymagania dotyczące ochrony środowiska i koszty jako czynniki wyboru odpowiednich tworzyw konstrukcyjnych. Powszechnie stosowane tworzywa konstrukcyjne to LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC itp.
Ponieważ sam LCP ma właściwości zmniejszające palność, może osiągnąć poziom UL94 V-0 bez dodawania środka zmniejszającego palność, dzięki czemu LCP może szybko spełnić wymagania RoHS i brak halogenów. HTN, PA4T i PA9T to materiały nylonowe i aby uzyskać klasę V UL94 0, należy dodać środki zmniejszające palność, producenci HTN, PA4T i PA10T deklarują, że materiały odpowiednich klas są bezhalogenowe środki zmniejszające palność.
