Piny Pogo do rozwiązań ładowania TWS
W porównaniu ze zwykłymi słuchawkami przewodowymi słuchawki Bluetooth są wygodniejsze w użyciu. Dzięki ciągłej aktualizacji technologii jakość dźwięku słuchawek Bluetooth jest coraz bardziej zbliżona do słuchawek przewodowych; od czasu Apple iPhone 7 gniazdo słuchawkowe 3,5 mm zostało anulowane, co jest jeszcze ważniejsze. Rozwój zestawów słuchawkowych Bluetooth.

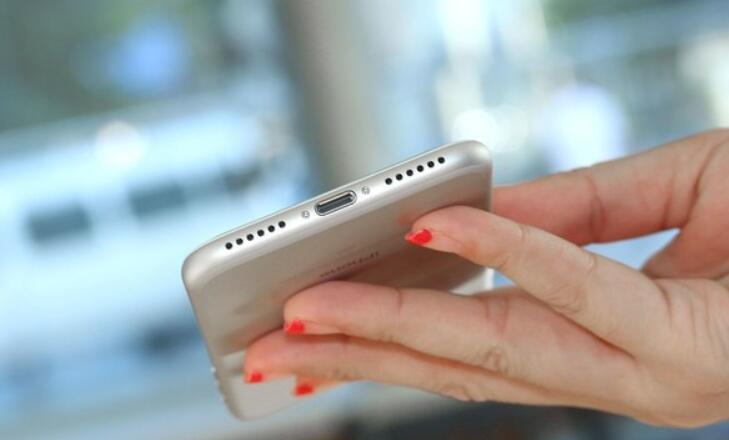

iPhone bez tradycyjnego gniazda słuchawkowego 3,5 mm
Najbardziej oczywistą różnicą między słuchawkami Bluetooth a tradycyjnymi słuchawkami przewodowymi jest to, że nie ma długiego kabla słuchawkowego, a sygnały audio są odbierane przez Bluetooth, więc słuchawki Bluetooth mają niezależne obwody i zasilacze i mogą być ładowane do codziennego użytku jako telefon komórkowy; Dzisiaj chcemy W tym artykule przedstawiono rodzaje szpilek pogo używanych w komorze ładowania zestawu słuchawkowego Bluetooth TWS (True Wireless Stereo).
Na pudełku do ładowania słuchawek TWS widzieliśmy różne specyfikacje pinów pogo (złącza pogo pin), w tym 2Pin, 3Pin, 5Pin itp. Użycie pinów pogo jest regularne, a całość jest podzielona na szpilki pogo 2Pin i pogo 3Pin szpilki. i więcej szpilek. Jakie są więc zastosowania tak wielu szpilek pogo?
1. Rozwiązania 2Pin pogo pin:
Konstrukcja szpilki pogo 2Pin jest najbardziej powszechna na rynku, a ta konstrukcja może sprostać sztywnym potrzebom ładowania zestawu słuchawkowego TWS. Dwa piny są odpowiednio dodatnie i ujemne i służą do przenoszenia mocy komory baterii skrzynki ładującej TWS na słuchawki. W ten sposób, jeśli TWS jest używany jako zestaw słuchawkowy Bluetooth do połączeń, jeden zestaw słuchawkowy działa, a drugi zestaw słuchawkowy można umieścić w komorze ładowania, aby uzupełnić moc; taki cykl użytkowania może zaspokoić potrzeby bardzo długiej żywotności baterii.
Wcześniej piny pogo 2Pin nie mogły uwzględniać komunikacji podczas zasilania. Dlatego, aby dodać spersonalizowane funkcje, fabryka słuchawek TWS wypróbowała szpilki pogo 3Pin, szpilki pogo 5Pin i inne schematy projektowe, co również przyniosło zwiększoną objętość produktu i trudności w montażu. Jest to skomplikowane i powoduje wzrost kosztów.
2. Rozwiązanie 3Pin pogo pin
Konstrukcja gilzy sprężynowej 3Pin, oprócz ładowania i uziemienia 5 V, dodaje pin do napięcia akumulatora zestawu słuchawkowego, który służy do pomiaru rzeczywistej mocy zestawu słuchawkowego.

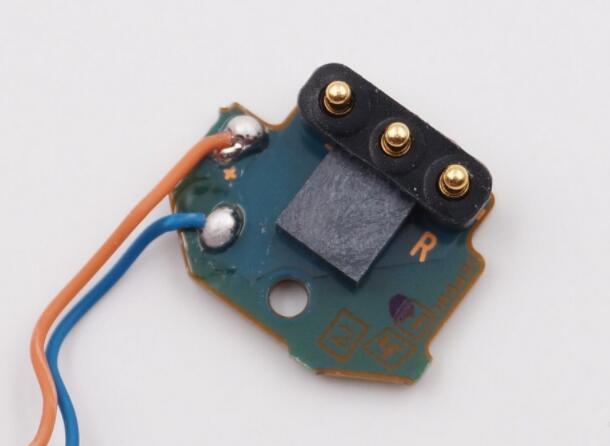

3Pin pin ładowania 3Pin pin ładowania

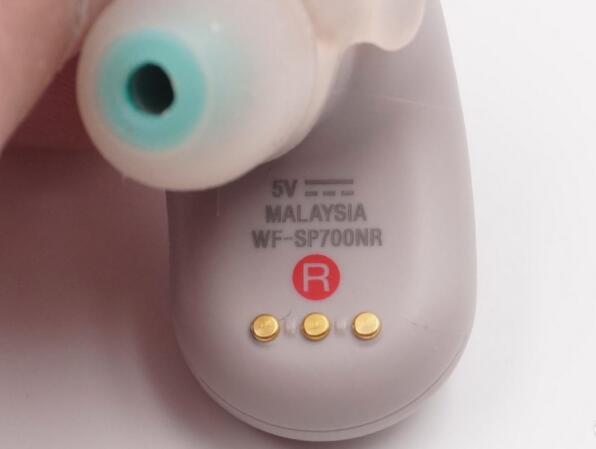

Zestaw słuchawkowy Bluetooth TWS z pinem ładującym 3Pin Zestaw słuchawkowy Bluetooth TWS z pinem ładującym 3Pin
3Pin szpilka ładująca do etui z funkcją ładowania zestawu słuchawkowego Bluetooth 3Pin szpilka do ładowania do etui z funkcją ładowania zestawu słuchawkowego Bluetooth
3. Rozwiązanie 5Pin pogo pin
Konstrukcja gilzy sprężynowej 5Pin uwzględnia powyższe dwa cele i ma więcej funkcji.
Ten rodzaj konstrukcji można zobaczyć tylko w wysokiej klasy zestawach słuchawkowych TWS Bluetooth, które są stosunkowo rzadkie. Może być używany do transmisji danych w wewnętrznej pamięci zestawu słuchawkowego, aktualizacji oprogramowania układowego zestawu słuchawkowego, komunikacji danych protokołu i innych funkcji.
