Lutowanie rozpływowe i lutowanie na fali w projekcie Pogo Pin

Ogólnie rzecz biorąc, złącza Pogo Pin wykorzystują dwie metody lutowania: lutowanie rozpływowe i lutowanie na fali.
Lutowanie rozpływowe odnosi się do nakładania pasty lutowniczej na powierzchnię padów (pola stykowe) płytki PCB. Po podłączeniu jednego lub więcej elementów elektronicznych, lutowanie odbywa się poprzez podgrzewanie w wielotemperaturowym piecu rozpływowym w celu uzyskania trwałego wiązania.

Dzisiejsze cyfrowe produkty elektroniczne rozwijają się w kierunku ultra-małych, ultracienkich i ultracienkich. Przestrzeń projektowa struktury wewnętrznej staje się coraz bardziej kompaktowa, układ projektu płytki drukowanej staje się coraz bardziej zwarty, produkty terminalowe są aktualizowane coraz szybciej, a wielkość sprzedaży rośnie. Jest coraz wyższy, a lutowanie na fali i ręczne nie są w stanie sprostać jego rozwojowi. Tylko przy użyciu technologii lutowania rozpływowego można przeprowadzić bardzo precyzyjną, wydajną i wysokiej jakości produkcję łatek SMT. Złącza Pogo Pin są szeroko stosowane w mobilnych terminalach elektroniki użytkowej i przemysłowych produktach elektronicznych ze względu na ich mały rozmiar, wysoką żywotność, duży prąd, piękny wygląd i wygodną konstrukcję strukturalną dla inżynierów projektantów.
Złącza Pogo Pin są dostępne na dwa sposoby:

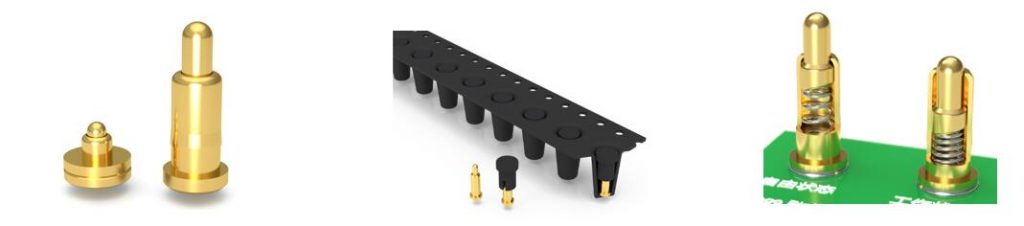

Pierwszym z nich jest patch typu flat-bottom, który montowany jest na powierzchni płytki PCB. Nazywamy to technologią montażu powierzchniowego SMT, jak pokazano poniżej:

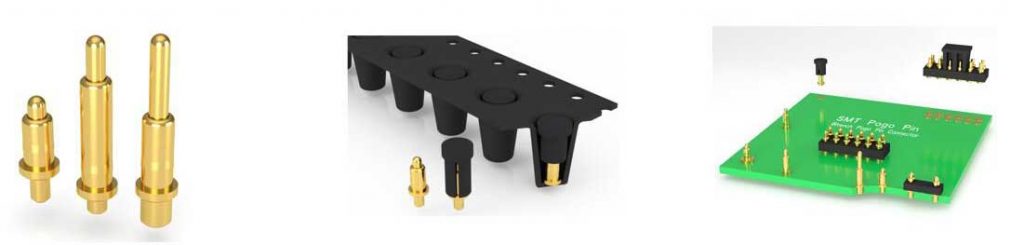

Drugi to szpilka z kołkiem ogonowym włożona do spawania łatowego na płytce PCB, nazywamy to spawaniem łatowym SMT typu plug-in, które jest również rodzajem lutowania rozpływowego. Celem stosowania tej metody jest poprawa siły chwytania elementów. Jest mocniej związany z płytką PCB. Jak pokazano niżej:

2. Lutowanie na fali

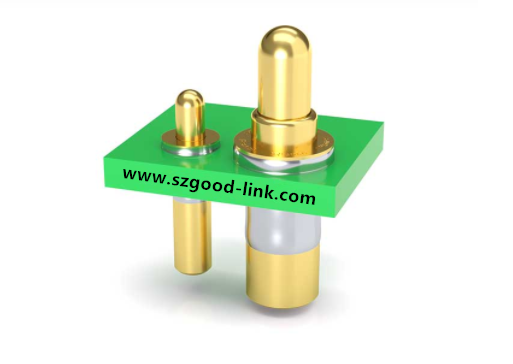

Lutowanie na fali to proces lutowania elementów stopionym lutem, tworzący grzbiety fali lutowniczej. Ta metoda lutowania wymaga najpierw włożenia pinów komponentów w otwory płytki PCB. Lutowanie na fali nadaje się do wysokoobciążonych wtykowych elementów elektronicznych, ale nie do elementów elektronicznych o ciężarze własnym. Bardzo lekkie i bezpinowe lutowanie elementów elektronicznych SMD.
