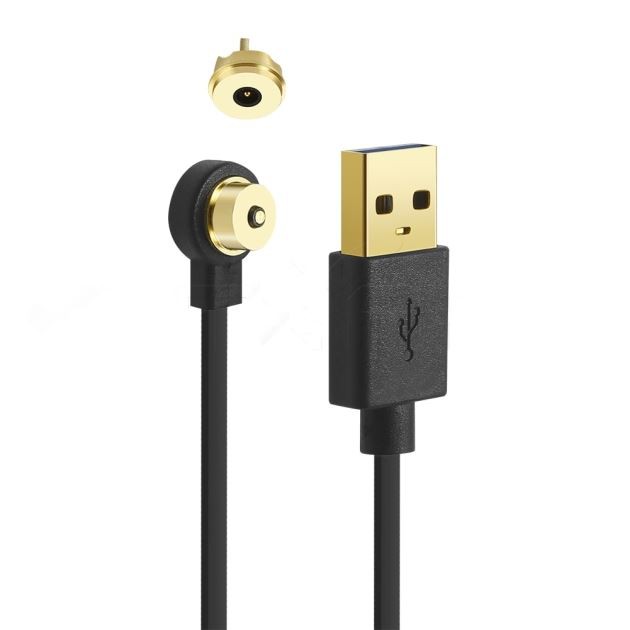

Wymagania dotyczące styku złącza pogo pin
Po pierwsze, wymagania projektowe końca kontaktu:
to niestandardowy rodzaj kontaktu. Został zaprojektowany zgodnie z wymaganiami dotyczącymi kabli całej maszyny. Najpierw należy określić rozmiar wtyczki, formę instalacji produktu, sposób wyglądu i specyfikację kabla. Gdy nie można określić kabla, zasadą, którą należy przestrzegać, jest zaprojektowanie otworu na okablowanie zgodnie z numerem części styku. Otwór na okablowanie musi spełniać wymagania dotyczące przewodów o dużej średnicy. Stosunek średnicy drutu rdzeniowego drutu do wewnętrznej średnicy kubka spawalniczego wynosi zwykle 0,5-0,7; Przy łączeniu drutu zasadą projektową jest to, aby średnica żyły kabla i otwór przyłączeniowy styku były ze sobą zgodne, a stosunek średnicy drutu rdzeniowego drutu do wewnętrznej średnicy spawu otwór wynosi zwykle 0,6-0,8.
Po drugie, wymagania formularza końcowego kontaktu:
W złączu pogo pin styk jest ważną częścią złącza, a jego główną funkcją jest przesyłanie sygnałów. W konstrukcji złącza styk składa się z dwóch części: końcówki współpracującej i końcówki końcowej. Dopasowany koniec składa się zwykle z elastycznych części i sztywnych części, aby zapewnić niezawodność kontaktu między wtyczką złącza a gniazdem; koniec styku może realizować połączenie kablowe między urządzeniami, połączenie między płytami drukowanymi lub kablem Połączenie między płytą a płytą jest używane w połączeniu kablowym. Końcówka złącza ma typ drutu spawalniczego, typ drutu do zaciskania i typ przebijania izolacji (IDC, typ uzwojenia bez lutowania, stosowany na płytce drukowanej. Formy połączeń zacisków stykowych obejmują spawanie proste, spawanie gięcie, montaż powierzchniowy, i bez spawania.
