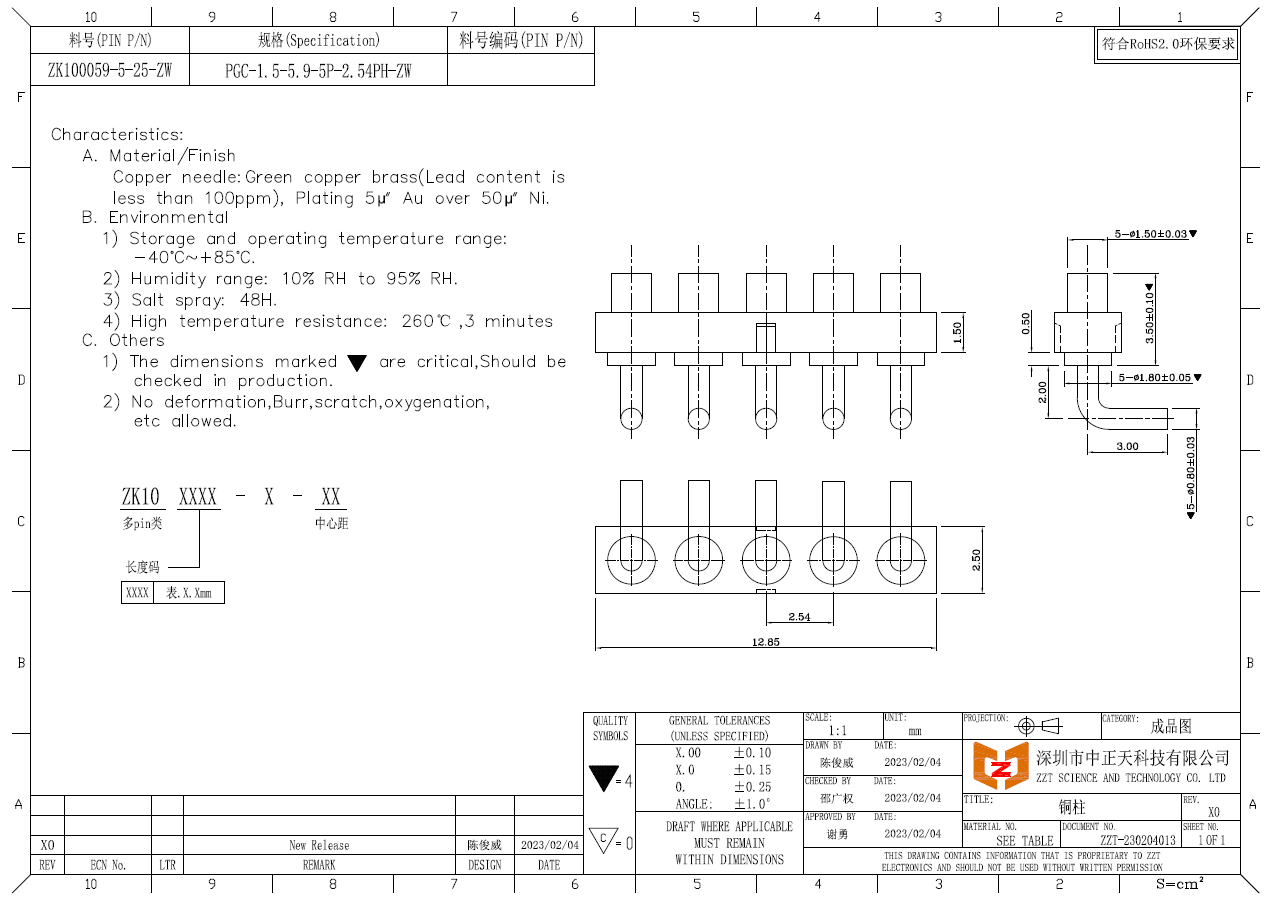

Prawy anioł 5PIN męskie i żeńskie złącze Pogo Pin
Naparstek sprężynowy to sonda typu sprężynowego utworzona przez trzy zasadnicze części igły, rurkę igły i sprężynę po nitowaniu przez precyzyjny instrument. Nazywa się to również pinem pogo, kolumną elektrody sprężynowej pogopin, sprężyną lub pogopinem. Dno igły gilzy sprężynowej jest zwykle strukturą skośną.
Funkcja skośnej struktury polega na zapewnieniu, że pogopin utrzymuje dłoń w kontakcie z wewnętrzną ścianą rurki igły podczas pracy, tak aby prąd przepływał głównie przez pozłacaną igłę i rurkę igły, aby zapewnić stabilność i niski poziom impedancja pogopin.
Naparstki sprężynowe są zwykle stosowane w precyzyjnych połączeniach w produktach elektronicznych, takich jak telefony komórkowe, komunikacja, samochody, medycyna, lotnictwo itp .; ponieważ naparstek sprężynowy jest doskonałą sondą, objętość może być bardzo mała, dzięki czemu może obniżyć koszt połączenia, gdy jest używany w precyzyjnych złączach. Zmniejsz wagę urządzenia, zaoszczędź miejsce i upiększ wygląd produktu (takiego jak ultracienkie telefony komórkowe, inteligentne zegarki, elektroniczne papierosy itp.).
Sześć popularnych stylów i funkcji pogopin:
Pogopin z płaskim dnem: dobra stabilność, spód rurki igły jest płaskodenny, łatwy do lutowania za pomocą płytki PCB
Wtyczka pogopin: na końcu rurki igły znajduje się kołek pozycjonujący, a po przylutowaniu do płytki PCB nie będzie odchylenia, a efekt pozycjonowania jest dobry;
Gięcie pogopin: ogon jest wygięty, zapewniając projektantom większy wybór w wykorzystaniu przestrzeni;
Dwugłowy pogopin: konstrukcja dwugłowicowego i podwójnego działania pozwala inżynierom na większą elastyczność przestrzenną w dwukierunkowym połączeniu płytka-płytka
Drut lutowniczy pogopin: odpowiedni do końcówki kabla, łatwy do lutowania drutem
Gwintowany pogopin: produkty o specjalnych specyfikacjach mogą zaspokoić różne potrzeby klientów.
