Różnica między pozłacaniem a powlekaniem palladem
Istnieje wiele procesów galwanicznych i materiałów. Pozłacanie jest naszą najczęstszą technologią przetwarzania i materiałem, ale powlekanie palladem, rodowanie i powlekanie rutenem są lepsze niż pozłacanie. To jest powlekanie palladem.

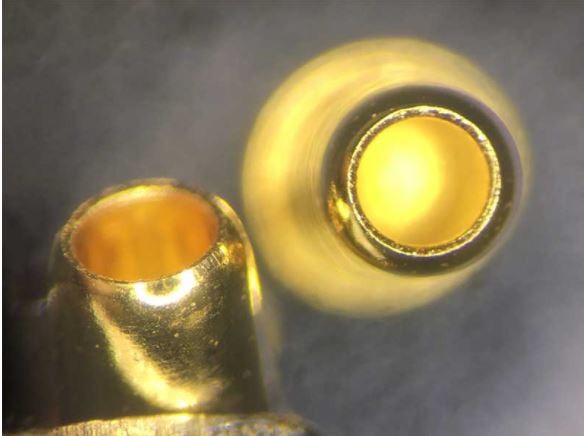

Pozłacacenie wykorzystuje prawdziwe złoto, a nawet jeśli tylko cienka warstwa jest platerowana, stanowi już prawie 10% kosztów całej płytki drukowanej. Pozłacacenie wykorzystuje złoto jako powłokę, jedna ma ułatwić spawanie, a druga ma zapobiegać korozji; nawet złote palce kart pamięci, które były używane od kilku lat, są nadal tak błyszczące jak zawsze. Zalety: silna przewodność, dobra odporność na utlenianie, długa żywotność; gęsta powłoka, stosunkowo odporna na zużycie, zwykle stosowana w spawaniu i zatykaniu. Wady: wysoki koszt, słaba wytrzymałość spawania.
Gold / Immersion Gold Nickel Immersion Gold (ENIG), znany również jako złoto niklowe, złoto niklowe zanurzeniowe, określane jako złoto i złoto zanurzeniowe. Złoto zanurzeniowe to gruba warstwa stopu niklu i złota o dobrych właściwościach elektrycznych owinięta na powierzchni miedzi metodami chemicznymi i może chronić płytkę drukowaną przez długi czas. Grubość osadzania wewnętrznej warstwy niklu wynosi zwykle 120 ~ 240μin (około 3 ~ 6μm), a grubość osadzania zewnętrznej warstwy złota wynosi zwykle 2 ~ 4μinch (0,05 ~ 0,1μm). Złoto zanurzeniowe umożliwia PCB osiągnięcie dobrej przewodności elektrycznej podczas długotrwałego użytkowania, a także ma tolerancję środowiskową niż inne procesy obróbki powierzchni. Zalety: 1. Powierzchnia płytki drukowanej pokrytej złotem zanurzeniowym jest bardzo płaska, a współpłaszczyzna jest bardzo dobra, co jest odpowiednie dla powierzchni styku przycisku.
Złoto zanurzeniowe ma doskonałą lutowalność, a złoto szybko stopi się w stopionym lutu, tworząc związek metalu. Wady: Przepływ procesu jest złożony, a aby osiągnąć dobre wyniki, konieczne jest ścisłe kontrolowanie parametrów procesu. Najbardziej kłopotliwe jest to, że powierzchnia płytki drukowanej pokrytej złotem zanurzeniowym jest łatwa do wytworzenia efektu czarnego dysku, co wpływa na niezawodność.
W porównaniu z nikielem-palladem-złotem, nikiel-pallad-złoto (ENEPIG) ma dodatkową warstwę palladu między niklem a złotem. W reakcji osadzania zastępując złoto, bezprądowa warstwa palladu ochroni warstwę niklu i zapobiegnie nadmiernej korozji poprzez wymianę złota; pallad jest w pełni przygotowany do zanurzenia złota, jednocześnie zapobiegając korozji spowodowanej reakcją wymiany. Grubość osadzania niklu wynosi zwykle 120 ~ 240μin (około 3 ~ 6μm), grubość palladu wynosi 4 ~ 20μin (około 0,1 ~ 0,5μm); grubość osadzania złota wynosi zwykle 1 ~ 4μin (0,02 ~ 0,1 μm).
Zalety: Szeroki zakres zastosowań, jednocześnie złoto niklowo-palladowe jest stosunkowo zanurzonym złotem, co może skutecznie zapobiegać problemom z niezawodnością połączenia spowodowanym wadami czarnego dysku. Wady: Chociaż pallad niklowy ma wiele zalet, pallad jest drogi i brakuje zasobów. Jednocześnie, podobnie jak złoto zanurzeniowe, jego wymagania dotyczące kontroli procesu są surowe.
