Wysokoprądowe złącze pinowe 10 A{1}}A

Wysokoprądowe złącze 10 A{1}}A Wymagania techniczne dotyczące konstrukcji:
1. Złącza obejmują gniazda męskie, żeńskie i męskie. Typ złącza to 2P, a odstęp między pinami odniesienia wynosi 4,2 mm;
2. Zewnętrzna struktura męskiej głowy zawiera 4 otwory na śruby. Wymagania dotyczące rozmiaru pokazano na poniższym rysunku. Męska głowica obsługuje drut silikonowy 18 # AWG:
3. Końcówka główki żeńskiej jest przeznaczona do pokrycia gumą, a długość tylnego końca główki gumowanej nie przekracza 5mm. Głowica żeńska obsługuje spawanie drutem silikonowym 18 # AWG;

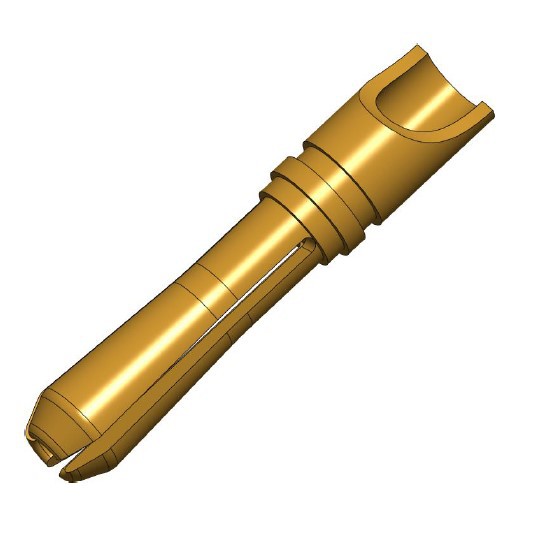

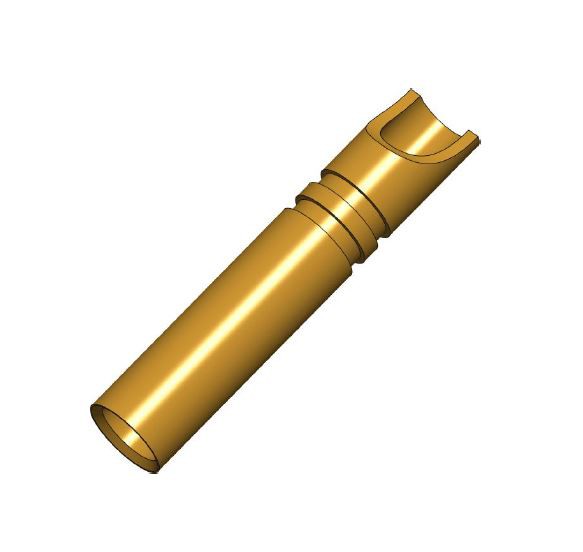

1. Głowa żeńska 2. Głowa męska 3. Siedzisko głowy męskiej 4. Konstrukcja zapobiegająca odwróceniu odpowiadająca głowicom męskim i żeńskim, zaznaczona na plastikowej skorupie plus

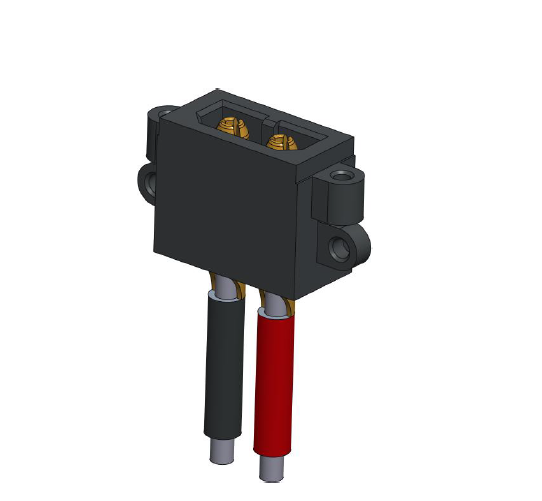

5. Rozmiar plastikowej skorupy gniazda męskiego jest taki, jak pokazano na rysunku, a typ sworznia obsługuje również spawanie drutu silikonowego 18 # AWG;
6. Wymagany zakres siły wkładania: siła wyciągania 1 ~ 2 kg, siła wkładania 2 ~ 4 kg;
Długość całkowita Mniejsza lub równa 20 mm

Wymagania techniczne elektryczne:
1. Prąd ciągły 12 ~ 15A, prąd chwilowy 25 ~ 30A;
2. Użyj napięcia mniejszego lub równego 250 V, napięcie wytrzymywane większe lub równe 1500 V;
3. Rezystancja styku mniejsza lub równa 0,8mΩ, rezystancja izolacji większa lub równa 500MΩ;
4. Powierzchnia części miedzianych jest pozłacana 2U, a żywotność jest ponad 1000 razy;
5. Przekrój drutu pomocniczego do 18 # AWG;
6. Zakres odporności na temperaturę -25 ~ 120 stopni;
7. Klasa trudnopalności UL{1}}VO, zgodność z RoHS;

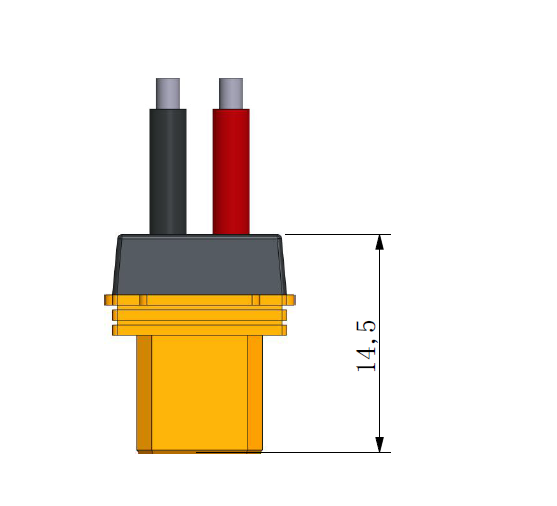

Główka męska φ1,4 Miedź 6,2 Główka żeńska Drut silikonowy Gniazdo główki męskiej 8,4 Długość po hermetyzacji Mniejsza lub równa 5mm. Długość całkowita Mniejsza lub równa 15 mm N

Wysoki prąd gilzy sprężynowej może osiągnąć 60A, a specjalna konstrukcja może osiągnąć nawet setki amperów. Jesteśmy zaangażowani w projektowanie innowacyjnych produktów i zaspokajanie potrzeb rynku i klientów. Nigdy nie przestaliśmy badać i eksplorować wysokoprądowe moduły ładowania oraz niestandardowe rozwiązania ładowania wysokoprądowego z pinami pogo jako rdzeniem. Mamy doskonałe możliwości projektowania produktów, możliwości symulacji strukturalnych i pełne możliwości testowania niezawodności pinów pogo, aby zapewnić bezpieczne i niezawodne rozwiązanie do ładowania pogo pinów.

Zakres wysokiego prądu pinów pogo ogólnie odnosi się do więcej niż 5A. Wraz ze zmianami popytu na rynku, różnymi scenariuszami zastosowań i potrzebą szybszego ładowania, projektowanie i stosowanie pinów pogo do ładowania wysokoprądowego stawia coraz większe wyzwania. W 2010 roku opracowano pierwsze piny pogo o prądzie transmisji 30A.

Teraz coraz więcej osób kupuje samochody do transportu, dalekich podróży i dostarczania towarów, co można powiedzieć, że jest częścią życia. Ludzie spędzają coraz więcej czasu w samochodzie, a czasami używają telefonów komórkowych do oglądania filmów lub włączania komputera do pracy biurowej w samochodzie. Gdy ludzie zostają dłużej w samochodzie, ładowarka samochodowa może ładować telefony komórkowe, laptopy i inny sprzęt biurowy w samochodzie. Oczywiście jest równie ważny jak skarb do ładowania i jest niezbędnym i ważnym akcesorium dla każdego właściciela samochodu.
