Opis produktów

Wszystkie nasze produkty spełniają wymagania RoHS i nie zawierają halogenów. W zależności od wielkości przestrzeni, obróbki galwanicznej, wielkości impedancji, wymagań dotyczących żywotności, wielkości odstępów między obudowami itp., możesz wejść do naszej biblioteki produktów poniżej, aby uzyskać różne opcje.

Produkty ze złączami Pogo

Teraz dostarczamy serię produktów ze złączami pogo pin, w branży złączy pogo pin to specjalna technologia łączenia. W ciągu ostatnich kilku lat ta niezawodna technologia została zaakceptowana przez niektórych światowej klasy znanych producentów i z powodzeniem stosowana w ich ponad 100 produktach elektronicznych, takich jak baterie do telefonów komórkowych, złącza antenowe, systemy pozycjonowania GPS, notebooki, gry wideo sprzęt, zewnętrzne oświetlenie uliczne, aparaty słuchowe, odbiorniki radiowe itp.

Rozwiąż problem komunikacji wewnętrznej produktu

Obecnie, wraz z rozwojem rynku i unowocześnianiem technologii produktów, coraz więcej konsumentów ogranicza się nie tylko do wielofunkcyjnych produktów, ale także dąży do modnego wyglądu oraz małych i cienkich wyglądów. Jednak wytwarzanie i projektowanie takiego produktu to ogromne wyzwanie dla wszystkich inżynierów zajmujących się elektroniką. Ze względu na przestrzeń projektową i standardową specyfikację złącza inżynierom trudno jest dokonać dobrego wyboru, aby je uzupełnić. Na tej podstawie nasi inżynierowie ds. badań i rozwoju wykorzystują unikalne zalety sondy pogo pin do stworzenia koncepcji i wymyślenia sposobów pomocy inżynierom produktu w rozwiązaniu problemu wewnętrznej komunikacji produktu. Ponadto kołki pogo mają oczywiste zalety w wykorzystaniu przestrzeni konstrukcyjnej, kosztach montażu, żywotności, cyklu próbkowania, kosztach itp.

Złącze składa się z 3 części: trzonka igły, sprężyny i rurki (plastikowa nasadka może być opcjonalna w celu ochrony trzonka igły w zależności od wymagań instalacyjnych klienta).

Parametry produktów

Materiały i poszycie szpilek Spring Pogo
tłok nurnikowy	Materiał	BeCu	Najczęściej używany materiał na sprężynowe sondy typu pogo pin do półprzewodników.
	Materiał	Stop Pd	Skuteczny w zapobieganiu migracji lutu. Poszycie nie jest potrzebne.
	Platerowanie	Stop Au	Twardość jest wyższa niż poszycie Au (złoto) i jest skuteczne w zapobieganiu migracji lutu.
	Platerowanie	Au (złoto)	Dobra przewodność elektryczna.
Beczka	Materiał	Miedź	Mosiądz, brąz fosforowy, srebro niklowe, BeCu
	Materiał	Stop	Lufa opracowana przez nas samych. Średnica zewnętrzna jest dostępna od {{0}},11 do 0,42 mm
	Platerowanie	Au (złoto)	Dobra przewodność elektryczna.
Wiosna	―	Drut ze stali sprężynowej (SWP) （Drut muzyczny）	Temperatura robocza: -45~125 stopni
	―	Drut ze stali nierdzewnej (SUS)	Temperatura pracy: -45~140 stopni
	―	Drut ze stali nierdzewnej do wysokich temperatur	Temperatura robocza: -45~200 stopni, opracowana przez ZZTKJ.

Warunki użytkowania
Gwarancja	Stan udaru	Warunki środowiska	Stan prądu i napięcia
・12 miesięcy (na następujących warunkach)	・Sonda powinna być przesuwana pionowo w tym samym kierunku co oś lufy.	Ogólne warunki	・Prąd i napięcie należy podawać tylko w pozycji stacjonarnej z zalecanym skokiem.
	・Długość skoku nie powinna przekraczać zalecanego skoku.	・Temperatura 20-30 stopień , wilgotność poniżej 30 procent
		・Bez kurzu, bez korozyjnych gazów, bez zanieczyszczeń
		・Temperatura samej sondy powinna wynosić 10-40 stopni

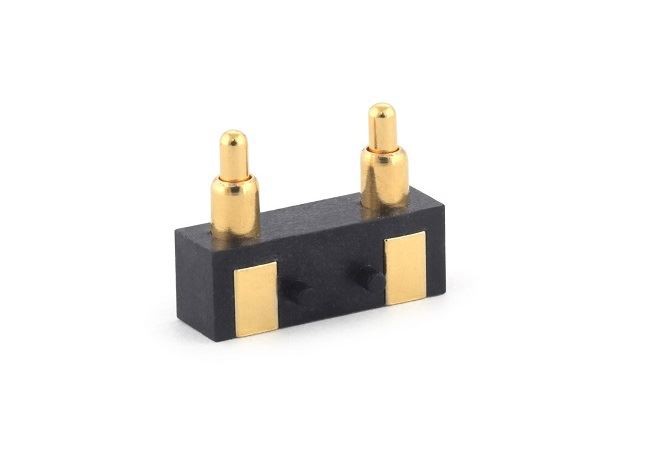

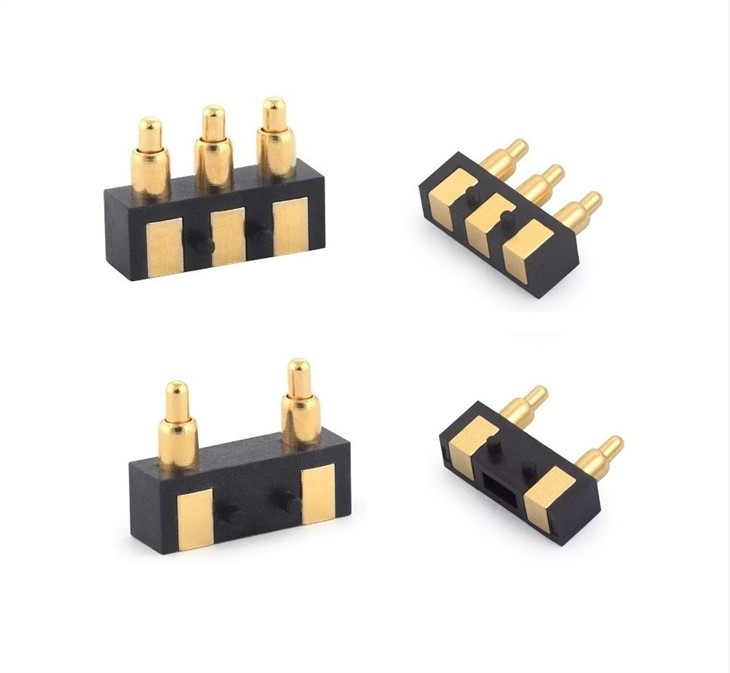

Zdjęcie produktu

Spring-loaded Pogo Pin Contacts

Jeśli chodzi o projekt rurki igłowej, aby spełnić wymagania dotyczące przestrzeni konstrukcyjnej i funkcji produktu, a także gwarancję żywotności, przedstawiamy nasz katalog produktów do wyboru. Na końcu rurki igłowej mamy konstrukcję kołnierza zapewniającą wygodę mocowania produktu na płytce PCB oraz głębokość lutowania. Ponadto zapewniamy również czworokątne i wygięte pod kątem 90 stopni piny pogo do podłączenia akumulatora.

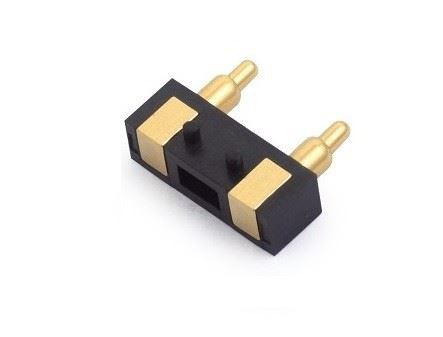

Side design Pogo Pin connector
