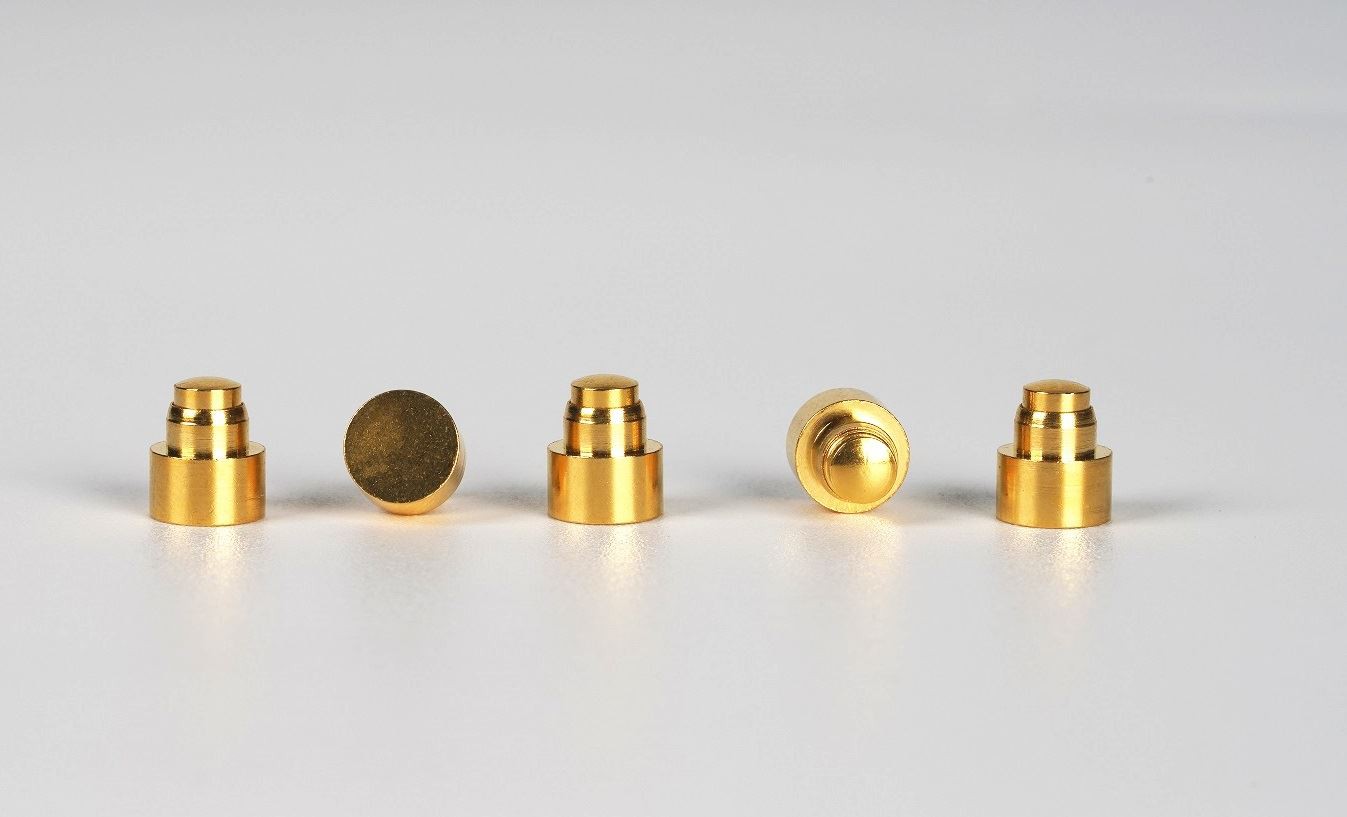

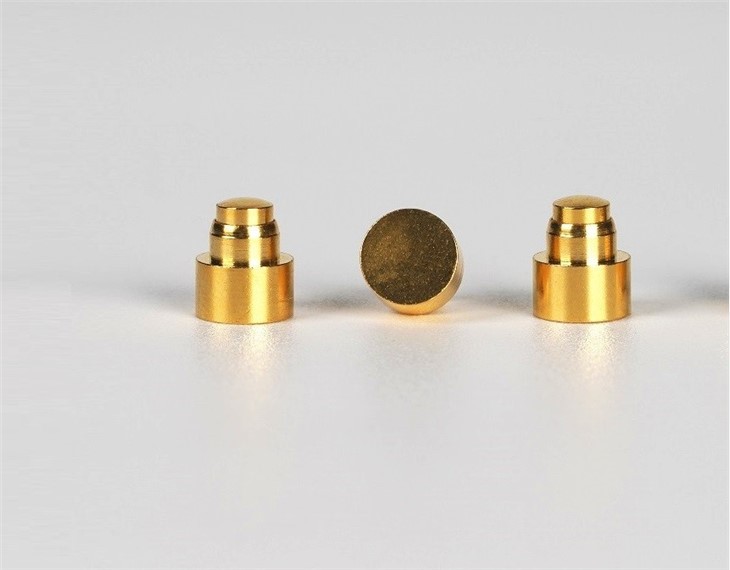

Złącze Pogo Pin Wysoki prąd Pin

Złącze Pogo Pin Wysoki prąd Pin

Pin pogo jest podstawową częścią złącza precyzyjnego stosowanego w komunikacyjnych stacjach bazowych lub terminalach, samochodach, medycynie, bezzałogowych statkach powietrznych, przemyśle, lotnictwie i innych dziedzinach. Zarówno sygnały, jak i prąd mogą być przesyłane przez pogo pin.

Wraz z rozwojem społeczeństwa coraz więcej produktów wymaga transmisji wysokiego prądu i szybkiego ładowania, a nawet niektóre produkty mają również wymagania dotyczące ochrony odgromowej, co również sprawia, że ​​naparstek sprężynowy wytrzymuje coraz większy prąd. Asis a firma technologiczna szpilek Pogo, mamy następujące techniki produkcji szpilek pogo:

Naparstek sprężynowy o konstrukcji wiertła: Ta konstrukcja ma igłę o płaskim dnie, prostą obróbkę, najniższy koszt, ale istnieje większe ryzyko, że igła i rurka igły nie zetkną się i ryzyko awarii zasilania, a impedancja styku produktu jest również bardzo duże, produkty o tej strukturze są zwykle używane tylko w sytuacjach, w których wymagania dotyczące produktu są szczególnie niskie, a prąd jest szczególnie mały. Obecnie zwykłe duże firmy w zasadzie nie wybierają produktów o takiej strukturze.

Naparstek ze sprężyną skośną: Igła tej konstrukcji jest skosem przekrojowym, przetwarzanie jest bardziej skomplikowane, koszt jest stosunkowo wysoki, ale igła produktu i rurka igłowa są w dobrym kontakcie, a impedancja styku jest również bardzo mała, głównie ze względu na sprężynę Ma boczną składową siły do ​​elastyczności igły, dzięki czemu igła i rurka igły są w stałym kontakcie. Ta konstrukcja jest szeroko stosowana w fabryce naparstek sprężynowych i jest używana tylko w sytuacjach o małym i średnim natężeniu prądu.

Trzy, naparstek ze stalową kulką sprężynową: ta igła strukturalna jest ściętym skosem, a pod nią zostanie dodana stalowa kulka. Ta struktura jest skomplikowana w obróbce, koszt jest stosunkowo wysoki, a zajmowana przestrzeń rurki igłowej jest również duża, ale igła produktu i rurka igłowa są w dobrym kontakcie, a impedancja styku jest również bardzo mała. Składowa siły bocznej, która umożliwia stabilny kontakt między igłą a rurką igłową. Stalowa kulka dodaje również kanał przepływu prądu. Ta konstrukcja jest szeroko stosowana w fabrykach naparstek sprężynowych i będzie stosowana w sytuacjach, gdy prąd jest średni i duży.
