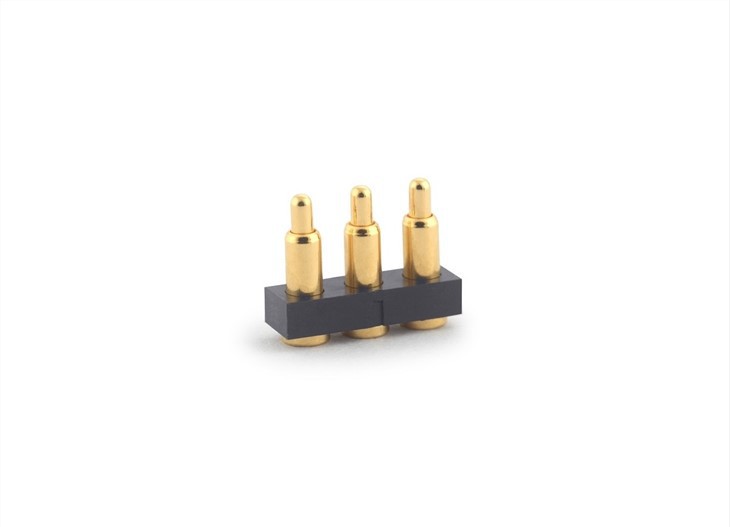

Pogo Pin 1 rząd 3 piny do linii montażowej

SMTPogo Pin 1 rząd 3 piny do linii montażowej

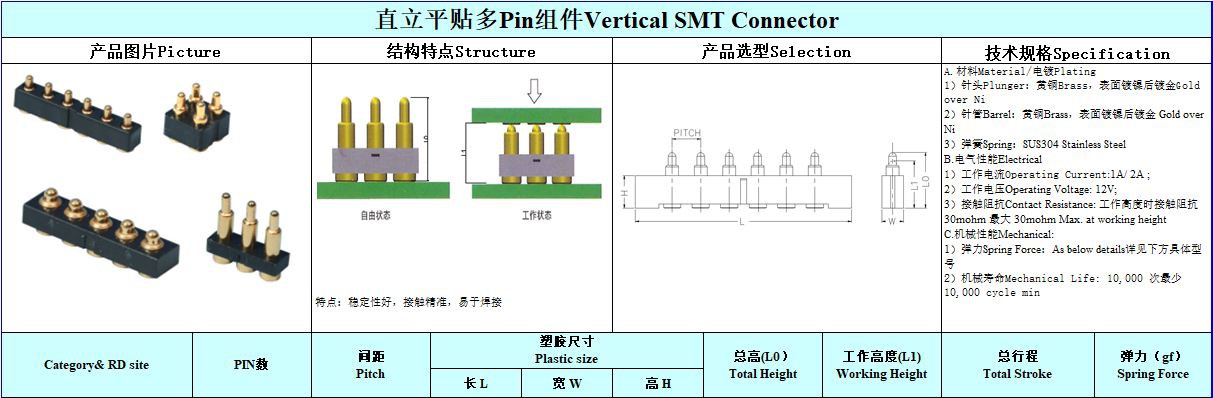

Specyfikacja

Specyfikacja produktu ThePogo pin jest następująca:

1.0 przegląd

1.1 Niniejsza specyfikacja określa ogólne parametry wydajności i wymagania testowe produktów z serii Pogo pin.

Wymagania 2.0

2.1 Rozmiar wyglądu spełnia wymagania dotyczące rysunku produktu

3.0 Materiały materiałowe i poszycie

3.1 Baryłka to stop mosiądzu, który musi być pokryty galwanicznie, niklowany i pozłacany. Grubość warstwy poszycia jest różna ze względu na różne okazje użytkowania produktu.

3.2 Tłok jest stopem mosiądzu, który musi być pokryty galwanicznie, niklowany i pozłacany. Grubość warstwy poszycia jest różna ze względu na różne zastosowania produktu.

3.3 Sprężyna wykonana jest ze stali nierdzewnej SUS 304 lub może być galwanizowanym drutem ze stali fortepianowej.

3.4 Plastik jest materiałem odpornym na wysokie temperatury, takim jak PA46, PA4T, LCP, PA9T i tak dalej.

4.0 Parametry

4.1 Napięcie robocze: 12 V

4.2 Ciągły prąd roboczy: 1,0A

4.3 Żywotność: 10000 razy

4.4 Temperatura pracy: -25℃ do ﹢75℃ 95%RHMax.

4,5 Temperatura przechowywania: -40℃ do ﹢85℃ 95%RHMax.

5.0 Wydajność elektryczna

5.1 Rezystancja styku: Rezystancja styku w punkcie pracy wynosi<>

5.2 Wytrzymywane napięcie: 500VAC przez 1 minutę, maksymalny prąd upływu wynosi 0,3mA.

6.0 Właściwości mechaniczne

6.1 Dodatnia siła, punkt pracy jest większy niż 30gf

6.2 Trwałość 20 000 razy siła sprężyny pozostaje w zakresie

7.0 Efektywność środowiskowa

7.1 Odporność na wysoką temperaturę 260 ℃, brak przebarwień lub pęcherzy po 6 minutach.

7.2 Stała temperatura i wilgotność 95% RH, 60 ℃, 96 godzinny test stałej temperatury i wilgotności po impedancji styku< 200="" mohm,="" brak="" uszkodzeń="">

7.3 Test mgły solnej 5% roztwór soli będzie wolny od korozji przez 48 godzin.

7.4 Test cyny lutowniczej 245 ± 5 ℃, czas 2 ~ 3 sekundy, obszar mokry powyżej 95%.

Zastosowano złącze Pogo pin do terminala pcb

Jako dostawca sprężynowych złączy SMT pogo pinowych, nasz SMT Pogo Pin do ładowania wysokim prądem jest stosowany do adaptera, programu obwodów, rozwiązania HMI i projektowania płytek PCB.

Nasz projekt SMT Pogo Pin

Jak to robimy:

1.dwie dobrze zorganizowana fabryka poddana audytowi marki własnej

2.38 zaawansowanych linii tokarskich i 12 wysokiej jakości maszyna cyfrowa

3. Ponad 100 klientów i 1000 zamówień na całym świecie każdego roku

4.6 inline QIC i 12 finalna kontrola jakości, kontroluj każdy krok jako zamówienie

5.136 wykwalifikowanych pracowników, 15 doświadczonych kierowników warsztatów produkcyjnych

6.12 profesjonalny kierownik sprzedaży, serwis 7 * 24 godziny

Nasza zdolność

■Pin Pogo 1,3KKszt/dzień;

■Nowe komponenty 300 KSsetów/M

■ Części do mocowania 10 zestawów/M

■ Części precyzyjne 100 KKszt/M

System zapewnienia jakości o sprężynowym bolcu kontaktowym

Klienci usług

Obecnie nasze produkty są z powodzeniem i szeroko stosowane w obszarach produktów: inteligentne urządzenia do noszenia, zestawy słuchawkowe TWS Bluetooth, głośniki Bluetooth, inteligentne domy, smartfony, komunikacja 5G, sprzęt medyczny, przenośne produkty elektroniczne itp.
