Jak używać szpilki Pogo?
Podstawowe wprowadzenie złącza POGO PIN
Złącze Pogo Pin jest sondą typu sprężynowego utworzoną przez nitowanie czterech podstawowych elementów igły (tłok), rurki igły (rura), sprężyny (sprężyna) i gumowego rdzenia (obudowa) za pomocą precyzyjnego sprzętu. Jest również nazywany kołkiem pogo, gilzą sprężynową, sondą sprężynową, sprężynowym, złączem PogoPin. Spód tłoka Pogo Pin' jest zwykle nachyloną strukturą powierzchni. Funkcja nachylonej powierzchni zapewnia, że Pogo Pin utrzymuje igłę (Plunger) w kontakcie z wewnętrzną ścianką rurki igły (Tube) podczas pracy, tak aby prąd przepływał głównie przez pozłacaną igłę (Plunger). i rurkę z igłą. (tuba), aby zapewnić stabilność i niską impedancję szpilki Pogo.

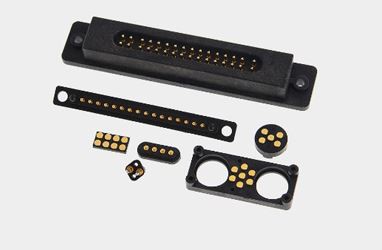

Udostępniamy Państwu serię produktów Pogo Pin. W branży złączy pogo pin jest specjalną technologią łączenia. W ciągu ostatnich kilku lat ta niezawodna technologia została zaakceptowana przez niektórych znanych światowych producentów i została z powodzeniem zastosowana w ponad stu produktach elektronicznych, takich jak baterie do telefonów komórkowych, złącza antenowe, systemy pozycjonowania GPS i laptopy. , Sprzęt do gier wideo, zewnętrzne oświetlenie uliczne, aparaty słuchowe, odbiorniki radiowe itp.
PODSTAWOWE PARAMETRY ZŁĄCZA POGO PIN
Pogo pin (tłok): mosiądz pozłacany (C3604), grubość warstwy galwanicznej zmienia się w zależności od zastosowania, na ogół niklowane 1,25 ~ 2,5um (przeliczone na 50 ~ 100u"), złoto- platerowane 0,125um~0,5um (przekonwertowane na 5u”~20u”).
Beczka: Mosiądz pozłacany (C3604), grubość warstwy galwanicznej jest różna dla różnych zastosowań, ogólnie niklowana 1,25 ~ 2,5um (przekonwertowana na 50 ~ 100u"), pozłacana 0,125um ~0,25um (przeliczone na 5u”~10u”).
Sprężyna: stal nierdzewna (SUS304) lub drut ze stali fortepianowej
Obudowa: PA46, PA9T, HTN, LCP (materiał bezhalogenowy, odporność ogniowa UL94V-0)
Pokrywa (CAP): PA46, PA9T, HTN, LCP (materiał bezhalogenowy, odporność ogniowa UL94V-0)

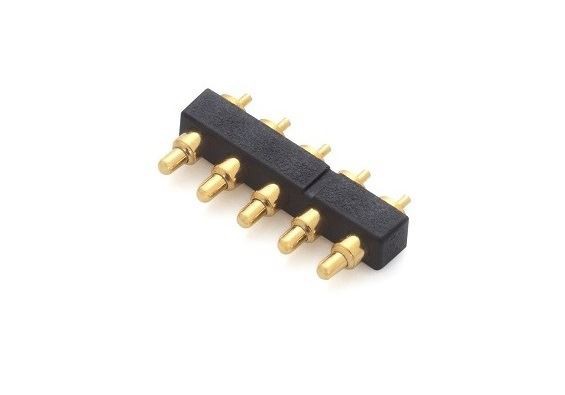

ZŁĄCZE POGO PIN SPECYFIKACJA PRODUKTU
ZALETY ZŁĄCZA POGO PIN
Wodoodporna konstrukcja na poziomie IPX6-IPX7
Mała obudowa
Odporność na wysoką temperaturę
Odporność na korozję
Zapewnij niestandardowy projekt
Aplikacja złącza POGO PIN
