Struktura złącza pogo pin
Wraz z rozwojem rynku i unowocześnianiem technologii produktów, coraz więcej konsumentów nie tylko ogranicza się do wielofunkcyjności produktu, ale także dąży do stylowego wyglądu oraz małego i cienkiego wyglądu. Ale dla produkcji i projektowania taki produkt jest ogromnym wyzwaniem dla wszystkich inżynierów produktów elektronicznych. Ze względu na konstrukcyjną przestrzeń projektową i standardowe specyfikacje złącz, inżynierom trudno jest dokonać dobrego wyboru, aby go ukończyć. Ponadto kołki pogo mają oczywiste zalety pod względem kosztów montażu, żywotności, cyklu próbki i kosztów w przestrzeni konstrukcyjnej.
Główną funkcją kołka pogo jest zabezpieczenie nadprądowe w zakresie od 20MA-10A. Przede wszystkim obowiązują surowe przepisy dotyczące średnicy, wysokości i poszycia szpilki pogo.

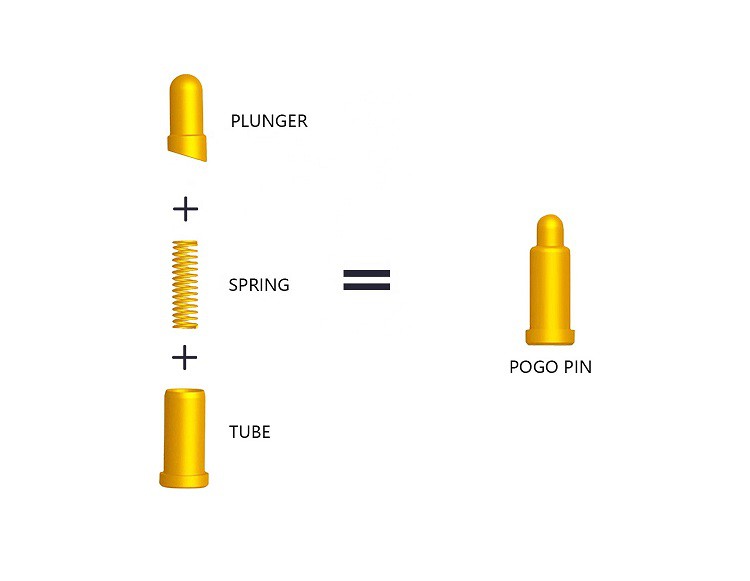

Igła ze szpilką pogo wymaga gładkiej powierzchni w małą okrągłą półkulę. Wymagania dotyczące konstrukcji igieł dla szpilek pogo POGOPIN.

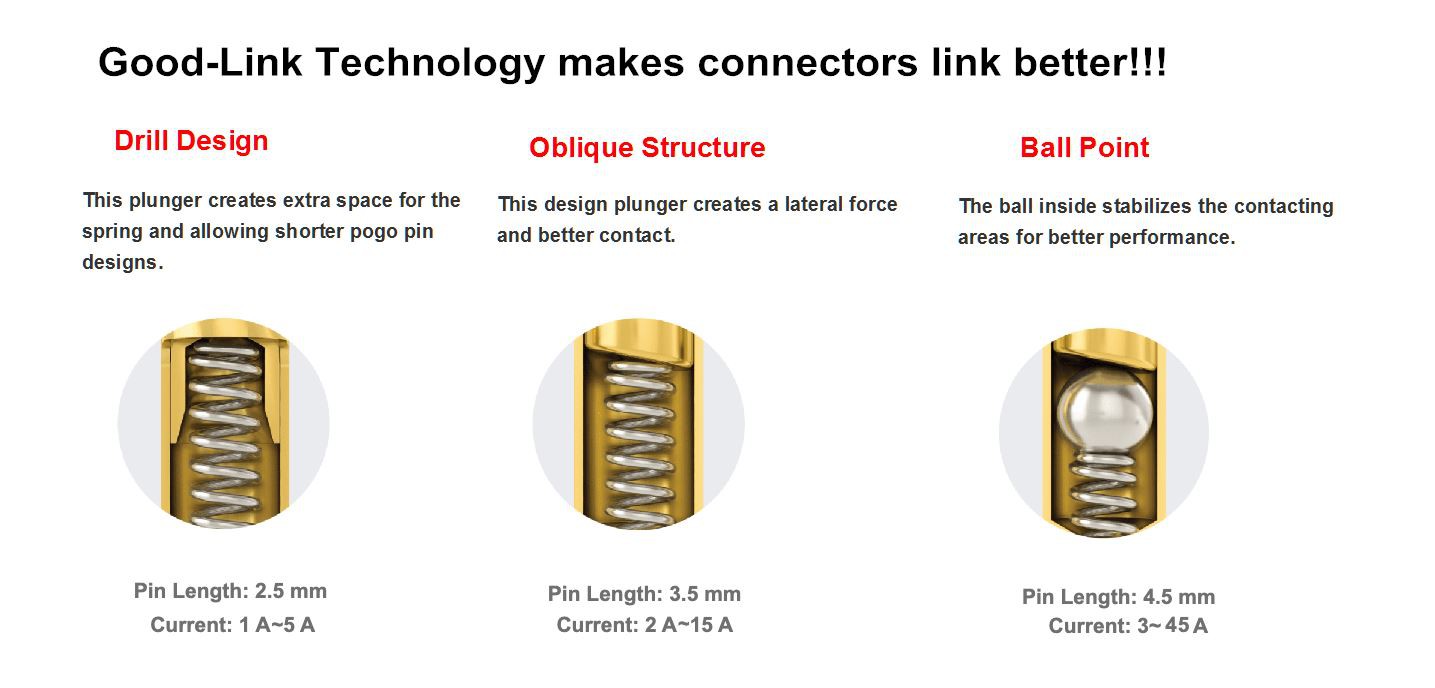

Ukos: Aby zapewnić, że igła jest zawsze w kontakcie z rurką igły podczas pracy, Tyco Hanze odciął koniec igły, który styka się ze sprężyną, na ukos. Ta koncepcja projektowa może zapewnić niską i stabilną impedancję styku, aby zapewnić stabilne przewodzenie produktu. Konstrukcja do nawiercania jest dobrym wyborem w przypadku złączy o małych rozmiarach, które mogą spełnić wymagania klientów dotyczące elastyczności
Długość dopasowanej sprężyny tego projektu może przekraczać długość rurki igły. W przypadku ograniczonej przestrzeni projekt wiercenia wstecznego może uzyskać stabilny skok sprężysty. Płaskodenna konstrukcja nie będzie niedostępna ze względu na pewne uwarunkowania dotyczące budowy igły i rurki igłowej, które spowodują, że prąd będzie przepływał przez rurkę igłową, a ścianka rurki igłowej będzie szła prosto wzdłuż sprężyny, co spowoduje, że rezystancja będzie zbyt duża, a napięcie spadnie w dużym łuku.
Jesteśmy producentem kołków pogo, przedsiębiorstwem high-tech skupiającym się na precyzyjnym połączeniu, rozwoju technologii jako rdzeniu i integracji R&i D, produkcji i sprzedaży.
