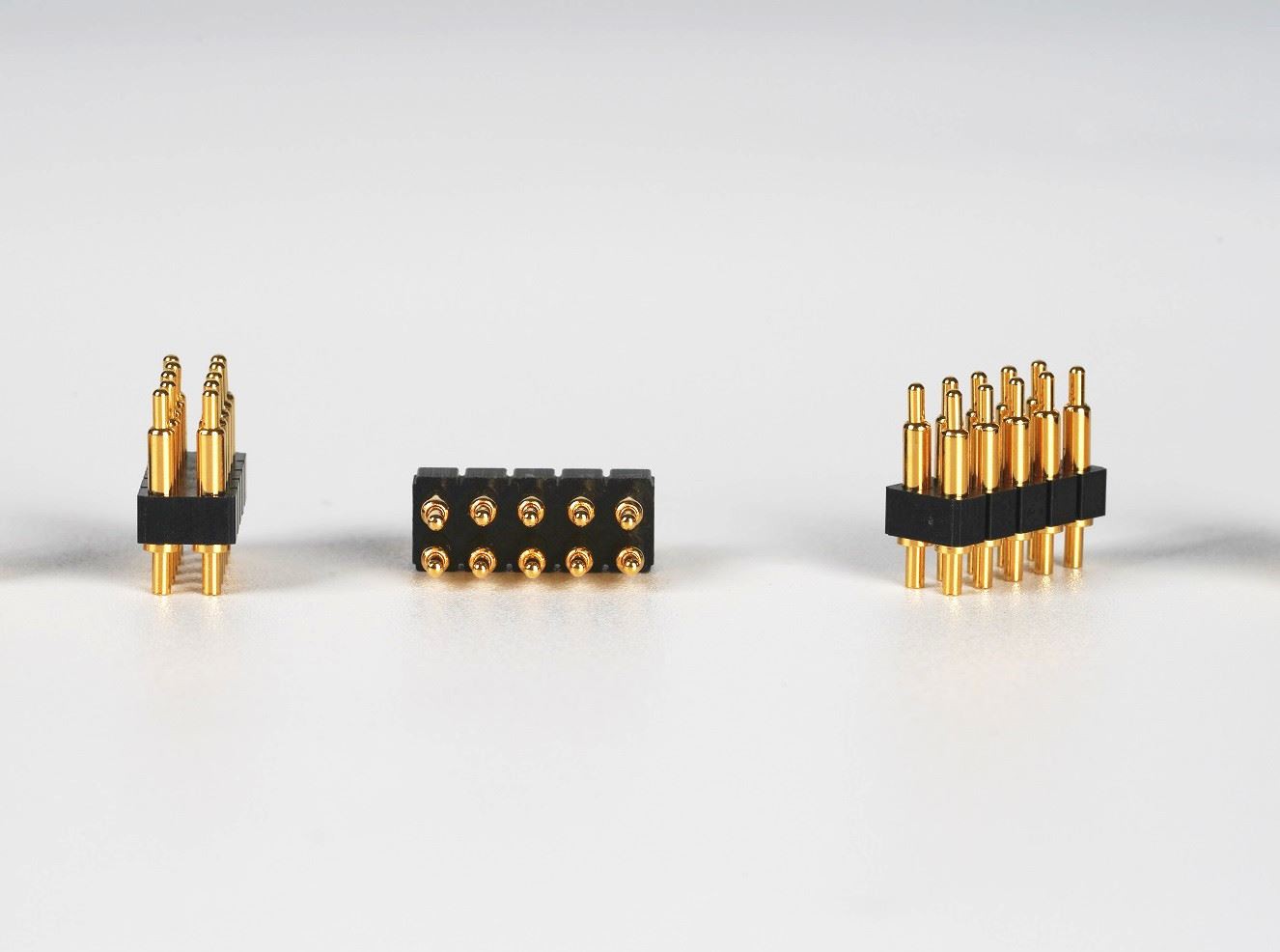

Podstawowa struktura łącznika
Podstawowe elementy konstrukcyjne łącznika to przede wszystkim styk ①; ② izolator; ③ powłoka (w zależności od typu); ④ akcesoria.
1. Styki (styki) odnoszą się do podstawowych części złącza, aby zakończyć funkcję połączenia elektrycznego. Zwykle para styków składa się z męskiego elementu stykowego i żeńskiego elementu stykowego, a połączenie elektryczne jest realizowane poprzez włożenie żeńskiego i męskiego elementu stykowego.
Styk męski jest częścią sztywną, a jego kształt jest cylindryczny (szpilka okrągła), walec kwadratowy (szpilka kwadratowa) lub płaski (wtyczka). Styk męski jest zwykle wykonany z mosiądzu lub brązu fosforowego.
2. Izolator jest również często nazywany podstawą lub wkładką. Jego funkcją jest rozmieszczenie styków zgodnie z wymaganym położeniem i rozstawem. Jednocześnie konieczne jest zapewnienie kontaktu między stykami oraz między stykami a obudową. Wydajność izolacji. Dobra odporność izolacji, wytrzymałość na napięcie i łatwość przetwarzania to podstawowe wymagania przy wyborze materiałów izolacyjnych do przetworzenia na izolatory.
3. Powłoka jest również nazywana powłoką, która jest zewnętrzną osłoną złącza. Zapewnia ochronę mechaniczną wbudowanej izolacyjnej płyty montażowej i szpilek, a także zapewnia wyrównanie wtyczki i gniazda podczas łączenia, aby zamocować złącze do urządzenia.
4. Akcesoria dzielą się na akcesoria konstrukcyjne i akcesoria instalacyjne. Akcesoria konstrukcyjne takie jak pierścienie zaciskowe, wpusty pozycjonujące, kołki pozycjonujące, kołki prowadzące, pierścienie sprzęgające, zaciski kablowe, pierścienie uszczelniające, uszczelki itp. Akcesoria montażowe takie jak śruby, nakrętki, wkręty, pierścienie sprężyste itp. Większość akcesoriów posiada standardowe części i części wspólne.
