Jaka jest struktura tego małego złącza pogo pin?
Złącze pogo pin jest niemal niezbędnym precyzyjnym elementem elektronicznym we wszystkich produktach elektronicznych. Ze względu na zmienny kształt, niewielką objętość i dobrą wydajność jest szeroko stosowany przez większość producentów elektroniki. Więc jaka jest struktura tego małego złącza pogo pin?

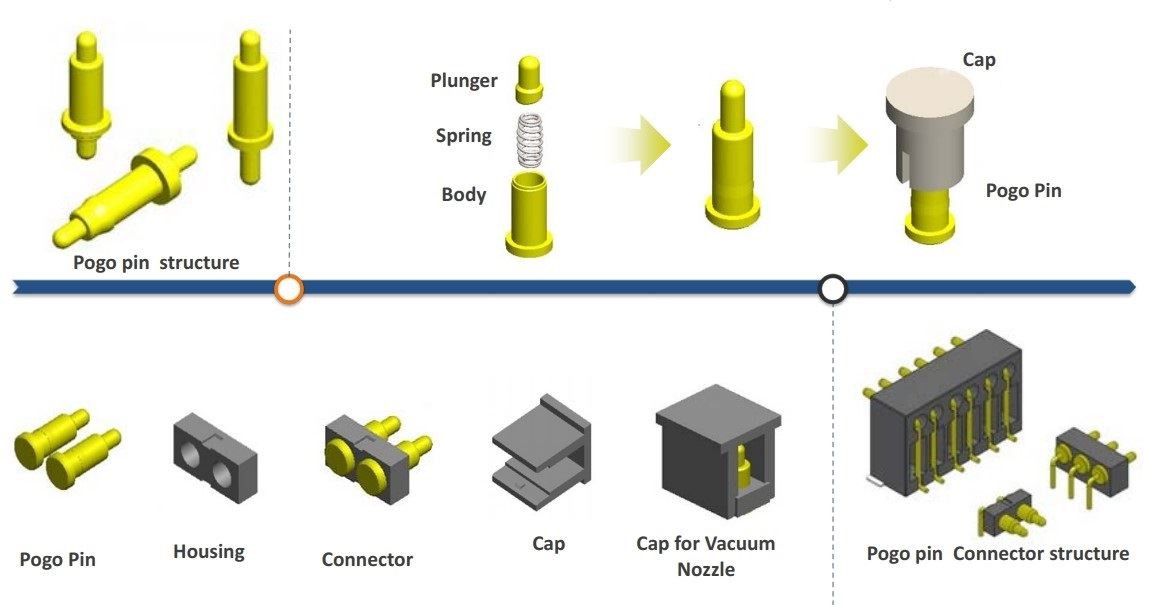

Główne elementy złącza gilzy z pinami Pogo obejmują trzon igły, sprężynę i rurkę igły. Złącze pogo pin wykorzystuje tę konstrukcję, co pozwala w dużym stopniu zaoszczędzić miejsce, ma długą żywotność, a odległość między punktami jest niewielka.

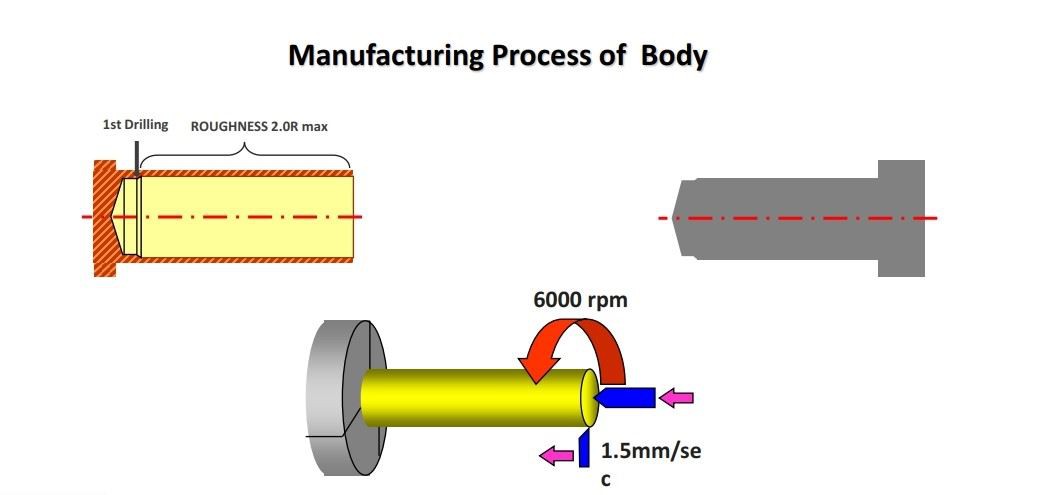

Tuleja igły jest ważną częścią złącza pogo pin. Trzon igły dzieli się głównie na dwa typy: wiercenie wsteczne i cięcie ukośne. Zaprojektowany zgodnie z różnymi wymaganiami. Ponieważ objętość wiercenia wstecznego jest niewielka i niewielka, jest to produkt elektroniczny, który wymaga złącza o niewielkich rozmiarach. Nawiercony od tyłu wałek igły może spełniać wymagania producenta' dla sprężyn. Nawet jeśli sprężyna przekracza długość rurki igły, trzon igły może być wydrążony, dając w ten sposób sprężynie więcej miejsca. Ukośna krawędź tnąca ma głównie na celu zapewnienie większego kontaktu trzonu igły z rurką igły, zapewniając w ten sposób stabilną niską rezystancję połączenia.
