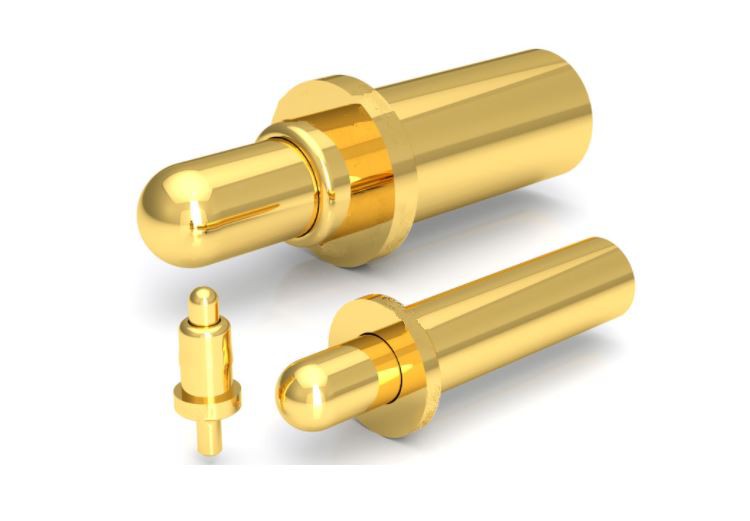

Szpilki Pogo odpowiednie do różnych rozmiarów prądu
Pin pogo jest podstawową częścią precyzyjnych złączy stosowanych w stacjach bazowych lub terminalach komunikacyjnych, samochodach, opiece medycznej, dronach, przemyśle, lotnictwie i innych dziedzinach. Niezależnie od tego, czy jest to sygnał, czy prąd, może być przesyłany przez ten pin pogo. Wraz z rozwojem społeczeństwa coraz więcej produktów wymaga transmisji wysokoprądowej, szybkiego ładowania, a nawet niektóre produkty mają wymagania dotyczące ochrony odgromowej, co również sprawia, że obecna zdolność pogo pinu do wytrzymywania jest coraz wyższa. Obecnie istnieją następujące technologie produkcji naparstków wiosennych:
1. Naparstek sprężynowy z płaskim dnem: Igła o tej strukturze jest typu płaskiego dna, która jest prosta w obróbce i ma najniższy koszt, a szpilka pogo i rurka pogo pin są dobre, ale istnieje wysokie ryzyko, że igła i rurka igły nie stykają się i nie działają, a odporność na kontakt produktu jest również wysoka. Jest bardzo duży. Produkty o tej strukturze są zwykle używane tylko w przypadkach, gdy wymagania dotyczące produktu są szczególnie niskie, a prąd jest szczególnie mały. Obecnie zwykłe duże firmy w zasadzie nie wybierają tej struktury.
2. Ścięty naparstek sprężynowy: Igła tej struktury jest ściętą powierzchnią, obróbka jest bardziej skomplikowana, koszt jest stosunkowo wysoki, a szpilka pogo jest słaba, ale igła produktu i rurka igły są w dobrym kontakcie, a opór styku jest również bardzo mały, głównie ze względu na sprężynę Elastyczna siła igły ma składnik boczny, tak, aby igła i rurka igły były w stałym kontakcie. Ta struktura jest szeroko stosowana w fabrykach pogo pin i jest używana tylko w przypadkach, gdy prąd jest mały.
3. Stalowy naparstek sprężynowy typu kulkowego: Igła tej konstrukcji jest skosem, a pod nią zostanie dodana stalowa kula. Ta struktura jest skomplikowana w obróbce, koszt jest stosunkowo wysoki, a szpilka pogo i rurka pogo pin jest słaba, a przestrzeń zajmowana przez rurkę igły jest również duża, ale igła produktu i rurka igły są w dobrym kontakcie, a opór styku jest również bardzo mały, głównie dlatego, że sprężyna ma elastyczną siłę na końcówce igły. Boczna składowa siły, która umożliwia stabilny kontakt igły z rurką igły. Stalowa kula ma również dodatkowy kanał przepływu prądu. Ta struktura jest szeroko stosowana w fabrykach pogo pin i jest używana w sytuacjach, gdy prąd jest średni i duży.
4. Naparstek sprężynowy typu rękaw wewnętrzny: Główka igły tej struktury jest ścięta, a pod nią dodawana jest wewnętrzna tuleja. Ta struktura jest skomplikowana w obróbce, koszt jest stosunkowo wysoki, a rurka sworzni pogo jest stosunkowo słaba, a przestrzeń zajmowana przez rurkę igły jest mniejsza niż w przypadku stalowego typu kulkowego, ale igła produktu i rura igły są w dobrym kontakcie, a odporność na kontakt jest również bardzo mała, głównie dlatego, że sprężyna ma boczny składnik siły sprężyny igły, co pozwala na bardziej stabilny kontakt między igłą a rurką igły. Wewnętrzna tuleja dodaje również kanał przepływu prądu. Ta struktura jest szeroko stosowana w fabrykach naparstka wiosennego i będzie używana w przypadkach, gdy prąd jest średni i duży.
